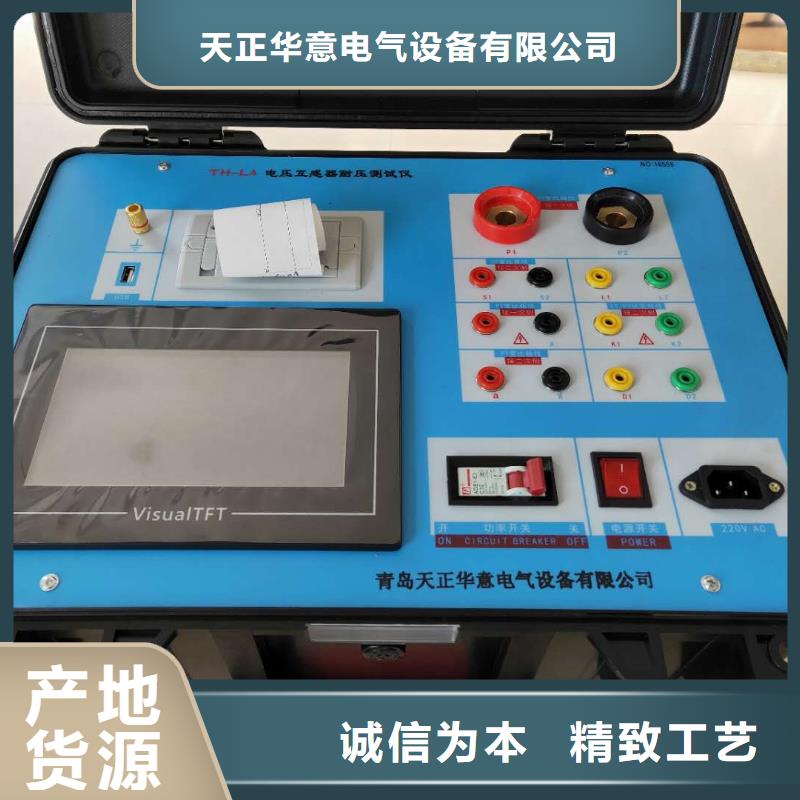

河南互感器综合测试仪USB接口可将仪器内部存储数据下载到优盘中，也可将优盘中数据导入仪器。7．电源开关仪器工作时的总电源开关。8．互感器一次A端仪器内部输出高压端，连接到互感器一次的A 端子上，工作过程中短期输出电压4kV，由专用高压绝缘线引出。9．互感器一次N端连接到互感器一次的N 端子（C2电容尾）上，工作过程中短期输出电压4kV，由专用高压绝缘线引出，测量前测电容式电压互感器必须将N与E（或X）完全分离！10．互感器一次E端仪器内部输出低压端，连接到互感器一次的E （或X）端子上，必须接地!11．接地端子测试之前，务必保证该端子可靠接入大地。12．交流电源插座交流220V±10％?，频率 50±0.5Hz。13. 高压输出开关用于切断高压输出，在测试过程中应将其接通。第四章使用方法一、使用准备? 仪器测量必须是带电作业，所以操作人员一定要遵守《安规》。? 接线前用万用表检查一下各测量线的绝缘状况，以防因测量线的短路而造成电网及设备事故。? 接线应按照先接仪器面板上的端子，后接被测线路的顺序，注意连接好仪器后面的外壳接地端子。??

<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选

河南互感器综合测试仪测试过程中切勿人体触碰高压A与N端子!??测试过程中发现异常立即按下高压输出开关，切断高压输出！??接地端子务必可靠接地！测电容式电压互感器上N与E（或X）必须分离！测普通电磁式电压互感器N与E短接！??测试结束以后，务必关机后再拆除高压线！??若要断电重启系统，应在切断电源三秒后再重启，确保硬件电路全部断电。二、操作方法开机后仪器界面如下：点击“误差测量” 进入测量界面：1、误差测量界面1）出厂编号点击此处，弹出一个软键盘，可以修改该条数据的出厂编号。2）型号系统内部存储的型号将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的型号。 3）测试类型点击此处，弹出一个下拉框，选择测试类型。4）功率因数系统内部存储的功率因数将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的功率因数。 5）频率默认50HZ。6）电容量点击此处，弹出一个键盘，输入要测试的互感器的额定电容量。7）端子标志点击此处，显示测试绕组名，若选择空白，则该绕组端所有信息会被屏蔽掉。 8）是否测量点击此处，可以选中是否进行测试该绕组误差数据。9）额定一次电压系统内部存储的额定一次电压将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定一次电压值。10）额定二次次电压会根据额定一次电压自动生成，无需填写。11）准确度等级系统内部存储的准确度等级将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除准确度等级值。

<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选

河南互感器综合测试仪CT角差比差试验1）参数设置：在CT主界面中，选择“角差比差”后，进入测试界面（图14），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次：CT的一次额定电流：0～25000A额定二次： 5A/1A。额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图15）。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。图14 ，CT角差比差测试界面 CT角差比差测试结果界面5、CT一次通流试验 参数设置：在CT主界面中，选择“一次通流”后，进入测试界面（图16），设置好设定电流值：0～600A。2）试验： 接线图见图17，CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟；大于300A：保持3秒钟)。

<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选
<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选

河南互感器综合测试仪仪器稳定度高，系统可长期稳定运行，性能不随时间发生改变。第二章 指标参数?误差测试范围： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3这12种变比、精度0.2级及以下的电容式电压互感器。?支持测试CVT二次绕组数目达到3组，即1a1n，2a2n，3a3n（亦可升级至4a4n），每组二次负荷500VA。?能存贮超过1000组测试数据，配备USB接口。?准确度等级：0.05级?仪器重量约22kg。第三章功能简介一、面板说明（a.前面板)1. 大屏幕带背光触摸屏式液晶显示屏分辨率为1024×600点，所有的测量数据和相关操作提示全部中文显示。2．CVT二次绕组1a1n仪器内部采用四线接法，面板上的1a两个黄色端子对应接到互感器二次的1a端上，1n的两个黑端子对应接到互感器二次的1n端上。3．CVT二次绕组2a2n面板上的2a两个绿色端子对应接到互感器二次的2a端上，2n的两个黑端子对应接到互感器二次的2n端上。4．CVT二次绕组3a3n面板上的3a两个红色端子对应接到互感器二次的3a端上，3n的两个黑端子对应接到互感器二次的3n端上。5．RJ45网口仪器软件升级接口。

河南互感器综合测试仪CT测试8.1、CT励磁（伏安）特性测试在CT主界面中，点击“伏安特性” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—3000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见界面，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。 图4，CT励磁特性测试界面CT伏安特性结果图 2）、伏安特性（励磁）测试结果操作说明试验结束后，显示出伏安特性测试曲线及数据（见图5）。该界面上各操作功能如下：打 印：点击“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。

<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选

河南互感器综合测试仪测试完成后按下台体的复位键此时调压器自动回到零位，再将互感器校验仪按“复位”键退回到开始界面，然后关掉台体总电源。电压互感器的测量、阻抗测量和导纳测量方法同电流互感器的测量方法一致。用户可以参照电流互感器测试方法接线测量。测试前，请先阅读相关接线图，并由有资质的专业人员接线操作。如有不清楚，请先电话联系厂家，问清后再操作。－注意：再按↓、为设置被测互感器的等级，如下图；光标移动到“开始测量”，按“确定”键就可进入测量界面；在下一界面可选择规程测量和直接测量。注意：参数按被测互感器的铭牌上正确设置。用↑、↓、确定、退出就可完成此设置。然后按“确认”键开始测量，然后将升压器慢慢上升，就可清楚的看到其测量对象、等级、精度及其相关信息均有显示。百分表、比差及角差采用大字体显示，便于观察。到了此界面就可看出它的误差是否在精度范围内。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。－术语警告：警告字句指出可能造成人身伤亡的状况或做法。小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选

河南互感器综合测试仪开始任意点测试：在此选项按回车键开始所设置参数校验点测试。参数设置完成后，选择开始测试，出现图7所示界面图7、单点测试数据结果界面图中可见：屏幕中显示当前测试点的比差和角差值及修约结果。4、CT直阻测试界面在选中‘CT直阻测试’时，进入直阻测试接线提示屏。如图8所示：图8、CT直阻测试接线提示界面图中给出CT直阻测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图9所示：图9、CT直阻测试结果界面图中可见：屏幕中显示出实测的过程数据及直阻结果数值。5、CT变比粗测界面如果需要对被测CT进行粗略测量（在不知道被测CT的变比值的情况），用“CT变比粗测”界面进行测试；首先进入接线提示屏，如图10所示：图10、CT变比粗测接线提示界面图中给出CT变比粗测的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图11所示：图11、CT变比粗测结果界面图中可见：屏幕中显示出实测的过程数据及变比粗测结果数值。6、PT变比极性测试界面对于PT变比和极性的测量（不能达到校验的精度），用“PT变比极性”界面进行测试；首先进入设置及接线提示界面，如图12所示：图12、PT变比极性设置接线提示界面参数设置项目有：高额定电压、低额定电压、开始PT测试三个项目；同时给出具体接线图。各项参数的含义和作用如下：?高额定电压：被测电压互感器的高压（一次）侧额定电压值。?低额定电压：被测电压互感器的低压（二次）侧额定电压值。?

<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选
<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选

河南互感器综合测试仪测试过程中切勿人体触碰高压A与N端子!??测试过程中发现异常立即按下高压输出开关，切断高压输出！??接地端子务必可靠接地！测电容式电压互感器上N与E（或X）必须分离！测普通电磁式电压互感器N与E短接！??测试结束以后，务必关机后再拆除高压线！??若要断电重启系统，应在切断电源三秒后再重启，确保硬件电路全部断电。二、操作方法开机后仪器界面如下：点击“误差测量” 进入测量界面：1、误差测量界面1）出厂编号点击此处，弹出一个软键盘，可以修改该条数据的出厂编号。2）型号系统内部存储的型号将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的型号。 3）测试类型点击此处，弹出一个下拉框，选择测试类型。4）功率因数系统内部存储的功率因数将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的功率因数。 5）频率默认50HZ。6）电容量点击此处，弹出一个键盘，输入要测试的互感器的额定电容量。7）端子标志点击此处，显示测试绕组名，若选择空白，则该绕组端所有信息会被屏蔽掉。 8）是否测量点击此处，可以选中是否进行测试该绕组误差数据。9）额定一次电压系统内部存储的额定一次电压将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定一次电压值。10）额定二次次电压会根据额定一次电压自动生成，无需填写。11）准确度等级系统内部存储的准确度等级将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除准确度等级值。

<河南>天正华意电气设备有限公司 河南无线二次负荷及压降测试仪放心选 <河南>天正华意电气设备有限公司

河南互感器综合测试仪功能特点3二、技术指标4三、结构外观51、结构尺寸52、面板布置53、键盘说明6四、液晶界面主菜单界面、CT规程测试界面83、CT单点测试界面94、CT直阻测试界面105、CT变比粗测界面116、PT变比极性测试界面127、国标查询界面138、历史数据查阅界面149、系统设置界面14五、使用方法151．CT校验：152．CT直阻测量：153．PT变比极性测量：16六、注意事项18前 言电流互感器是电力系统计量装置的重要组成部件，其精度直接影响计量装置对用户电费计量的准确性；因此对电流互感器的定期检测是电力部门必须要做的工作；目前国内传统的互感器检定方法大多采用比较测差法，即在进行检定互感器时，将被检互感器二次接负荷（常用负荷箱代替），与同变比的标准互感器进行比较，由升流（升压）器给二者提供一次电流（电压），而二者的二次差流（差压）信号输入校验仪，由校验仪测出被检互感器相对于标准互感器的误差。这种检定方法，需要大电流（电压）电源设备、同变比的标准互感器和负荷箱。当一次电流大于1000A，电源设备容量高达数十千伏安，体积庞大，且接线困难，在现场检定互感器很不方便。针对以上这种情况，我公司适时研发出一种轻便实用的对电流互感器进行现场检测的设备——电流互感器现场校验仪；本仪器是在详细分析互感器的数学模型的基础上开发出的互感器测试仪，在进行互感器检定时，不需要调压器、大电流升流器和标准互感器及负荷箱，只需带上本仪器就可按标准测量电流互感器的比差和角差，还可测量电流1％~120％间任意百分比的比差和角差；可直接测量电流互感器和电压互感器的变比；可定性的测量电压互感器的比差和角差；可现场测量电流和电压互感器的实际二次负荷，检定特别方便。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

河南互感器综合测试仪在测试时，总是保持互感器高压侧的一个端子接地。不要将其它物体插入通风口或是输入/ 输出口。在将测试仪置入运行前，检查测试仪是否有可见的损坏。不要在多雨或潮湿气候下操作测试仪。不要在易爆气体或蒸汽存在的环境下操作测试仪。在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。 确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的允许电源。当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，并损坏连接的互感器者是测试仪！面板上的输入/ 输出插口的接线只能用带有4 mm2 “香蕉”插头和塑料外壳的电缆。不要站在靠近或正在连接头的下面，夹钳可能跌落砸伤。如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。注意： 1、为了人身及设备，使用前请详细阅读说明书，并严格参照要求规范操作。2、试验前请将仪器可靠接地。3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。4、CT变比极性试验时，应将不检测的二次绕组短接。5、做PT伏安特性试验时，一次绕组的零位端接地。6、实验中严禁触碰所有测试端子。本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。
