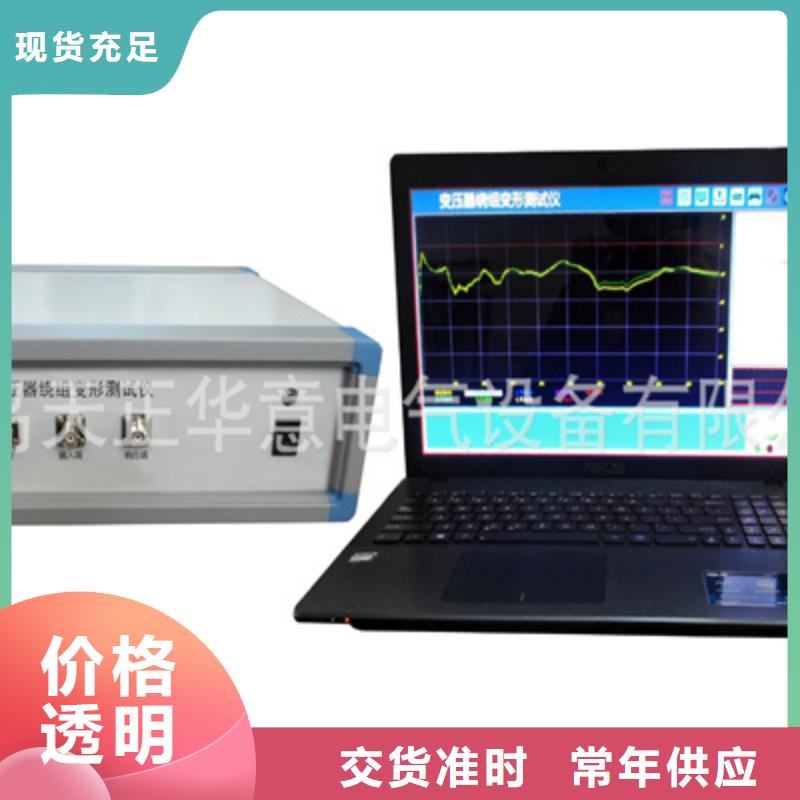

河南变压器绕组变形测试仪重 要 提 示?本说明书是变压器绕组变形测试仪的说明书，请认真阅读！?使用之前，操作人员必须认真阅读本说明书。?本设备仅能用于变压器绕组变形频响法的测试。?与本设备无关的其他设备不得与本设备共用电源供电端子。?为防止发生电击危险，系统电源需提供可靠接地。?本设备使用过程中，操作人员不得离开试验场地。?变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。?本设备的“接地”没有连接正确前，请不要开始测试。?试验前应将被试变压器线端充分放电。?使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。?绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套管20cm以上)，尤其是与封闭母线连接的变压器。?测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。?应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。?本设备使用过程中，不得打开与测量无关的其他软件。?本设备采用通用操作系统，有系统中毒和崩溃的可能。?一旦发生系统异常，一般可以通过重新启动软件排除。?本设备不具有防水功能，请勿在雨天露天使用。?本设备不用时放入包装箱，包装箱平时至于平放状态。?本设备报废后的处置需符合相关法律法规的要求或交本公司处置。?用户如在阅读本说明书后仍有疑惑，请直接与本公司售后服务部门联系。 ?设备为计算机控制设备，请按照文件保存部分的提示定期备份数据，由于计算机损坏造成的数据损失，本公司只负责测量功能的回复。

河南变压器绕组变形测试仪 (变压器高压侧对低压测D试验接线图)3.III形连接，这种接线是针对每一个相都是单个变压器的情况，先用黄色的测试线连接A端，用黑色的测试线连接x端，测量单元上也将红色和黑色的略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口，然后直接开始测试。待测试完成后，再换到下一个单相变压器 用绿色的测试线连接B端，用黑色的测试线连接y端，继续测试；测试完成后，用红色的测试线连接C端，用黑色的测试线连接z端完成所有的测量。(变压器高压侧对低压测AX试验接线图)(变压器高压侧对低压测BY试验接线图)(变压器高压侧对低压测CZ试验接线图)4.Yn形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相根据当前测量的内容用测量夹子接好高压侧或者中压测，黑线接到O点，测量单元这边的八个端口，也按黄绿红黑对应的ABCO三相四线，将略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。

河南变压器绕组变形测试仪可以在电脑上浏览绕组变形测试仪使用说明书。19.2浏览菜单栏的下方，即为浏览和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“浏览”项目。此时，下方为文件系统的树型结构，可选择已保存的曲线数据文件，具体操作介绍请参照软件测试流程。19.3测量准备对变压器测试的时候，选择“测量”项目。此时下方为测量变压器的时候，需要填入的一些参数。19.4设置在开始测量后要设置测量变压器的一些相关参数，这些参数影响短路阻抗短路损耗等的计算结果，所以请准确填写。（高压侧标称电压、高压侧标称电流为必填选项，短路阻抗如果填入正确数据可与测量结果进行比较）19.5工具栏以上的大部分功能都可以在工具栏上直接选择，使用更加方便。二十、阻抗法PC测试软件使用流程20.1 USB驱动安装20.1.1当测试仪电源已经打开，USB接线正确无误时候，电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候，选择“从列表或指定位置安装（高级）”，再选择“下一步”。20.1.2然后选择“在这些位置上搜索驱动程序”，勾选“在搜索中包括这个位置”，在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。20.1.3光盘路径正确的话，系统将自动安装USB驱动程序。稍等一会儿，系统就完成了USB驱动程序的安装工作，可以正常使用本测试软件了。20.2选择功能运行软件后，出现功能选择，当设备电源打开，USB连线接通并且安装好USB驱动后，会出现USB连接方式，否则将只能选择脱机使用。20.3测量进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。

河南变压器绕组变形测试仪 阻抗法PC测试软件的安装如已安装频响法的软件，就可直接使用阻抗法。如果还没有安装，可参照频响法的软件安装步骤。十九、阻抗法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。19.1菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。19.1.1系统19.1.1.1开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。19.1.1.2分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。19.1.1.3连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。19.1.1.4选择无线端口，这个是蓝牙的连接方式的设置。19.1.1.5退出系统，使用完毕可以选择此项目离开。

河南变压器绕组变形测试仪变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）12.1.3.2频段设置，选择此项目后，会打开一个扫描频率低、中、高各个频段的对话框，设置好各个频段的范围后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“还原”键则会恢复到默认频段设置。此项目的频段设置参数，只在打印报告中会反映出来。12.1.3.3设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。12.1.3.4系统初始化，当系统次安装使用或者重新安装使用后，运行会自动启动该选项，对系统的测量参数进行初始化过程。一般用户无需手动使用该项目。12.1.3.5固定频率输出测试，选择此项目后，会打开一个要求输入输出频率的对话框，选择“开始输出”将显示输出后得到的DB值，这个功能主要用来提供外部仪器检测本仪器的频率和幅值的度。12.1.4帮助可以在电脑上浏览绕组变形测试仪使用说明书。12.2数据菜单栏的下方，即为数据和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“数据”项目。此时，下方为已载入的数据文件，可通过“浏览”按钮载入已保存的曲线数据文件，具体操作介绍请参照软件测试流程。12.3测量准备对变压器测试的时候，选择“测量”项目。此时会出现一个对话框，上面为测量变压器的时候，需要填入的一些参数，“变压器参数”键同菜单中的变压器参数，（注意：如果测试过程中停止测量了，将无法继续当前测量进度，数据也无法保存。
