河南互感器综合测试仪 励磁电压：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始测试。 试验时，光标在“开始”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图25，PT励磁特性参数设置界面 图26，PT励磁特性接线图3）、PT（励磁）测试结果操作说明请参考8页CT测试结果说明3、PT退磁试验 图27，PT退磁界面 参数设置在PT测试主界面中，选择进入“退磁”试验界面（如图27），设置额定二次电压值：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始退磁。

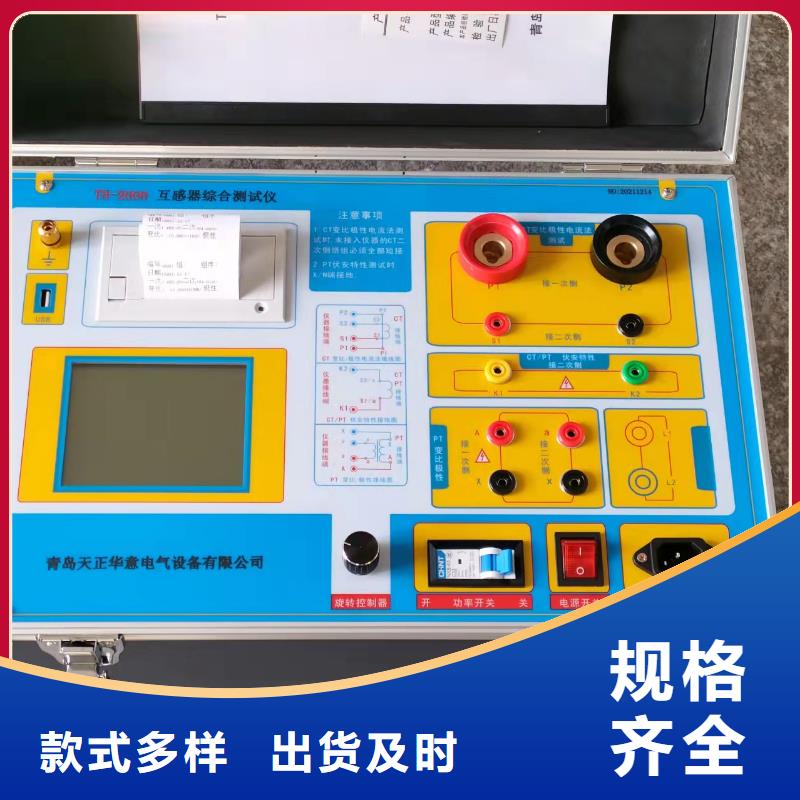

河南互感器综合测试仪工作条件要求1、输入电压 220Vac±10％、额定频率 50Hz； 2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证；3、参数对应的环境温度是23℃±5℃； 4、保证值在出厂校验后一年内有效。六. 产品硬件结构6.1．面板结构: （图1）图16.2．面板注释：1 —— 设备接地端子2 ——U盘转存口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护（功率）开关7 ——P1、P2：CT变比/极性试验时，大电流输出端口8 ——S1、S2：CT变比/极性试验时，二次侧接入端口9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口10 ——A、X ：PT变比/极性时，一次侧接入端口11 ——a、x ：PT变比/极性时，二次侧接入端口12 ——D1、D2 ：CT/PT 二次直阻测试时，二次侧接入端口（选配）13 ——主机电源开关14 ——主机电源插座15 、16、17、18、19、20——主要功能接线简图七.操作方式及主界面介绍7.1、控制器使用方法控制器有三种操作状态：“左旋”，“右旋”，“按下”。使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。7.2、主菜单 （见图2）开机之后默认进入CT测试，CT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“一次通流” 、“数据查询”、“退磁” 、“PT”10种选项，可以使用旋转控制器进行选择和设置。如图2所示，当“类型”后面为带有灰色背景的 CT 时，表示当前为CT测试。旋转光标到“PT”并按下，则进入PT测试界面，如图3。PT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“数据查询”、“退磁” 、“CT”9种选项，可以使用旋转控制器进行选择和设置。如图3所示，当“类型”后面为带有灰色背景的 PT 时表示当前为PT测试。旋转光标到“CT”并按下，则进入CT测试界面，

<河南>天正华意电气设备有限公司 河南PT伏安特性测试仪、生产厂家欢迎订购
河南PT伏安特性测试仪、生产厂家欢迎订购 <河南>天正华意电气设备有限公司

河南互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置：　在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。

<河南>天正华意电气设备有限公司 河南PT伏安特性测试仪、生产厂家欢迎订购

河南互感器综合测试仪本手册的目的是为了让使用者熟悉、、正确、有效地操作使用互感器测试仪。参照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。 此外，还可以确保测试仪的可靠运作和使用周期。测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有要求。只阅读测试仪使用手册并不能免除您必须遵守相关的所有及国际的规程。用户手册必须在测试仪使用的现场时刻备有。所有使用和用测试仪工作的用户必须要阅读它。除了要遵守使用手册及本国和地方的一些关于防止事故发生的规程，还要注意用于和恰当工作的公认的技术流程。为保障自身的规则符号注释在本手册中，不同的符号用于强调特定的/操作方式。 这些符号分列如下：注意表示有特殊意义的说明或额外的重要信息。警告标记与相关的特殊章节。电气危险 强调对身体和生命有潜在危险的行为或指导。 仅由具有资质的人员操作，并且需十分小心和注意规程。操作 如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。接地点的选择应该尽量靠近测试对象。 断开电缆连接时，总是从输送功率的装置开始。 在装置有输出时，切勿连接或断开测试对象。因为外部感应存贮的能量可能导致致命的高电压。

<河南>天正华意电气设备有限公司 河南PT伏安特性测试仪、生产厂家欢迎订购 河南PT伏安特性测试仪、生产厂家欢迎订购 <河南>天正华意电气设备有限公司

河南互感器综合测试仪.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至电脑。11.2安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe” 操作软件，如图15即为上位机操作软件。11.3 在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.4如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图16中选择打开“选择文件”，出现图17操作窗口，在图16中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据。11.5 载入数据结束后，选择“确定”出现图18界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.6 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.7 选择“保存”选项，则以WORD的形式显示结果如图19。11.8 如需继续加载试验结果数据，请先上次载入的数据。图15图16 图17图18附 录 附录一、 “校准”测试方法（以CT为例）图19，校准测试主界面图20，电压校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面，设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～3000V。2）开始： 电压校准试验参照图19进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测。电流校准试验参照图20进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测。

河南互感器综合测试仪.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至电脑。11.2安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe” 操作软件，如图15即为上位机操作软件。11.3 在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.4如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图16中选择打开“选择文件”，出现图17操作窗口，在图16中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据。11.5 载入数据结束后，选择“确定”出现图18界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.6 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.7 选择“保存”选项，则以WORD的形式显示结果如图19。11.8 如需继续加载试验结果数据，请先上次载入的数据。图15图16 图17图18附 录 附录一、 “校准”测试方法（以CT为例）图19，校准测试主界面图20，电压校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面，设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～3000V。2）开始： 电压校准试验参照图19进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测。电流校准试验参照图20进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测。

<河南>天正华意电气设备有限公司 河南PT伏安特性测试仪、生产厂家欢迎订购 <河南>天正华意电气设备有限公司

河南互感器综合测试仪设计用途 设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。二.参考标准GB 1207-2006、GB 1208-2006三.主要特征支持检测CT和PT满足 GB1207、GB1208等规程要求.无需外接其它辅助设备，单机即可完成所有检测项目.自带微型快速打印机、可直接现场打印测试结果.操作简便，带有智能提示，使用户更易上手操作。.大屏幕液晶，图形化显示接口.按规程自动给出CT/PT（励磁）拐点值.自动给出5％和10％误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便≤22Kg，非常利于现场测试.四．测试仪主要测试功能：（见表1）CT（保护类、计量类）PT伏安特性（励磁特性）曲线 伏安特性（励磁特性）曲线自动给出拐点值 自动给出拐点值自动给出5％和10％的误差曲线 变比测量变比测量 极性判断比差测量 比差测量相位（角差）测量 相位（角差）测量极性判断 交流耐压测试一次通流测试 二次负荷测试交流耐压测试 二次绕组测试二次负荷测试 铁心退磁?二次绕组测试 铁心退磁表1五. 测试仪主要技术参数： （见表2）项 目参 数工作电源AC220V±10％ 、50Hz 设备输出0～1000Vrms， 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值大电流输出0～1000A励磁精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次绕组电阻测量范围0.1～300Ω精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次实际负荷测量范围5～1000VA精度≤0.5％（0.2％＊读数＋0.3％＊量程）±0.1VA相位测量（角差）精度4min分辨率0.1min比差精度0.05％CT变比测量范围≤25000A/5A（5000A/1A）精度≤0.5％PT变比测量范围≤500KV精度≤0.5％工作环境温度：－10℃ ～ 40℃，湿度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm

河南互感器综合测试仪主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有八个可选项，分别为：CT规程测试、CT单点测试、CT直阻测试、CT变比粗测、PT变比极性、国标查询、历史数据、系统设置。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘CT规程测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。顶端显示栏显示出设备名称和编号、当前的日期和时间；底端栏为提示行，提示出当前选项的功能。各功能选项的用途分别为：?CT规程测试：按互感器检定规程对被测CT进行各负荷点校验，给出检测结果。?CT单点测试：对被测CT进行自选负荷点校验，给出检测结果。?CT直阻测试：对被测CT的直流电阻进行测量。?CT变比粗测：对被测CT进行变比值的粗略测量。?PT变比极性：对PT进行变比和极性的近似测量。?国标查询：仪器内置互感器校验的标准，通过次界面可以查阅相关的标准要求。?历史数据：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?系统设置：生产厂商调试用界面，用户不需了解。2、CT规程测试界面在选中‘CT规程测试’功能时，进入规程测试设置屏。如图4所示：图4、CT规程测试参数设置界面参数设置屏可见，项目有：试品编号、试品型号、额定电流、额定负荷、CT_变比、CT_精度、功率因数、设置日期、设置时间、开始规程测试；同时还给出具体接线图。各项参数的含义和作用如下：?试品编号：对被测CT人为的进行编号，以便查询方便，多可设置12位数字或字母。?试品型号：被测CT的型号，多可设置12位数字或字母。?

<河南>天正华意电气设备有限公司 河南PT伏安特性测试仪、生产厂家欢迎订购

河南互感器综合测试仪设计用途 设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。二.参考标准GB 1207-2006、GB 1208-2006三.主要特征支持检测CT和PT满足 GB1207、GB1208等规程要求.无需外接其它辅助设备，单机即可完成所有检测项目.自带微型快速打印机、可直接现场打印测试结果.操作简便，带有智能提示，使用户更易上手操作。.大屏幕液晶，图形化显示接口.按规程自动给出CT/PT（励磁）拐点值.自动给出5％和10％误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便≤22Kg，非常利于现场测试.四．测试仪主要测试功能：（见表1）CT（保护类、计量类）PT伏安特性（励磁特性）曲线 伏安特性（励磁特性）曲线自动给出拐点值 自动给出拐点值自动给出5％和10％的误差曲线 变比测量变比测量 极性判断比差测量 比差测量相位（角差）测量 相位（角差）测量极性判断 交流耐压测试一次通流测试 二次负荷测试交流耐压测试 二次绕组测试二次负荷测试 铁心退磁?二次绕组测试 铁心退磁表1五. 测试仪主要技术参数： （见表2）项 目参 数工作电源AC220V±10％ 、50Hz 设备输出0～1000Vrms， 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值大电流输出0～1000A励磁精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次绕组电阻测量范围0.1～300Ω精度≤0.5％（0.2％＊读数＋0.3％＊量程）二次实际负荷测量范围5～1000VA精度≤0.5％（0.2％＊读数＋0.3％＊量程）±0.1VA相位测量（角差）精度4min分辨率0.1min比差精度0.05％CT变比测量范围≤25000A/5A（5000A/1A）精度≤0.5％PT变比测量范围≤500KV精度≤0.5％工作环境温度：－10℃ ～ 40℃，湿度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm

<河南>天正华意电气设备有限公司

河南互感器综合测试仪 试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图10，PT励磁特性参数设置界面3）、PT（励磁）测试结果操作说明，请参考CT测试结果说明9.2、PT变比极性试验 1）参数设置：测试界面见图11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）开始试验： PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。上方白色状态栏会有提示“正在测试”，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。 图11，PT变比极性测试界面 9.4、PT交流耐压试验1）、参数设置：　在PT测试主界面中，选择进入“交流耐压”试验界面（如图12），设置好设定电压值：0～3000V。2）、实验：被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。图12，PT交流耐压测试界面 十.数据查询在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图13），根据需要选择“励磁”、“变比极性”、“退出”等测试选项，选定测试项目后，显示仪器中该项目下所保存的的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“”选项进行相应操作。转存时，插上U盘至测试仪通讯口“USB”，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。图13 数据查询界面

<河南>天正华意电气设备有限公司 河南PT伏安特性测试仪、生产厂家欢迎订购

河南互感器综合测试仪测试完成后按下台体的复位键此时调压器自动回到零位，再将互感器校验仪按“复位”键退回到开始界面，然后关掉台体总电源。电压互感器的测量、阻抗测量和导纳测量方法同电流互感器的测量方法一致。用户可以参照电流互感器测试方法接线测量。测试前，请先阅读相关接线图，并由有资质的专业人员接线操作。如有不清楚，请先电话联系厂家，问清后再操作。－注意：再按↓、为设置被测互感器的等级，如下图；光标移动到“开始测量”，按“确定”键就可进入测量界面；在下一界面可选择规程测量和直接测量。注意：参数按被测互感器的铭牌上正确设置。用↑、↓、确定、退出就可完成此设置。然后按“确认”键开始测量，然后将升压器慢慢上升，就可清楚的看到其测量对象、等级、精度及其相关信息均有显示。百分表、比差及角差采用大字体显示，便于观察。到了此界面就可看出它的误差是否在精度范围内。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。－术语警告：警告字句指出可能造成人身伤亡的状况或做法。小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

河南PT伏安特性测试仪、生产厂家欢迎订购 <河南>天正华意电气设备有限公司

河南互感器综合测试仪USB接口可将仪器内部存储数据下载到优盘中，也可将优盘中数据导入仪器。7．电源开关仪器工作时的总电源开关。8．互感器一次A端仪器内部输出高压端，连接到互感器一次的A 端子上，工作过程中短期输出电压4kV，由专用高压绝缘线引出。9．互感器一次N端连接到互感器一次的N 端子（C2电容尾）上，工作过程中短期输出电压4kV，由专用高压绝缘线引出，测量前测电容式电压互感器必须将N与E（或X）完全分离！10．互感器一次E端仪器内部输出低压端，连接到互感器一次的E （或X）端子上，必须接地!11．接地端子测试之前，务必保证该端子可靠接入大地。12．交流电源插座交流220V±10％?，频率 50±0.5Hz。13. 高压输出开关用于切断高压输出，在测试过程中应将其接通。第四章使用方法一、使用准备? 仪器测量必须是带电作业，所以操作人员一定要遵守《安规》。? 接线前用万用表检查一下各测量线的绝缘状况，以防因测量线的短路而造成电网及设备事故。? 接线应按照先接仪器面板上的端子，后接被测线路的顺序，注意连接好仪器后面的外壳接地端子。??

<河南>天正华意电气设备有限公司

河南互感器综合测试仪开始PT测试：在此选项按回车键开始PT变比和极性的测试。图中同时给出PT变比极性测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图13所示：图13、PT变比极性测试结果界面图中可见：屏幕中显示出被测PT变比实测的数值及极性判断结果。7、国标查询界面为操作人员提供CT测试相关标准；界面如图14所示：图14、国标查询界面图中给出标准对各种精度等级的CT的各不同测试点的要求。8、历史数据查阅界面在此屏用于查询存储的测试结果；界面如图15所示：图15、历史数据查阅界面图中显出已经保存的测试结果。9、系统设置界面此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法1．CT校验：测试接线如图16所示：图16、CT校验接线示意图用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；另一套单独的测试线的首端红黑两根线接到被测CT的一次侧端子，（如果为穿心互感器，首端红线由标由P1侧穿过互感器，与黑线连接到一起；如果不是穿心互感器，则首端红线接到被测CT标有P1的端子，黑线接到被测CT标有P2的端子）；末端的红黑两根线分别接到仪器标有“CT一次”部分的P1和P2端子，红线接P1、黑线接P2；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。2．CT直阻测量：测试接线如图17所示：用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。

<河南>天正华意电气设备有限公司 河南PT伏安特性测试仪、生产厂家欢迎订购

河南互感器综合测试仪CT角差比差试验1）参数设置：在CT主界面中，选择“角差比差”后，进入测试界面（图14），（注：应参照互感器铭牌上的实际额定变比值设定）额定一次：CT的一次额定电流：0～25000A额定二次： 5A/1A。额定负荷：互感器容量。实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。2）试验：接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图15）。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。图14 ，CT角差比差测试界面 CT角差比差测试结果界面5、CT一次通流试验 参数设置：在CT主界面中，选择“一次通流”后，进入测试界面（图16），设置好设定电流值：0～600A。2）试验： 接线图见图17，CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟；大于300A：保持3秒钟)。
