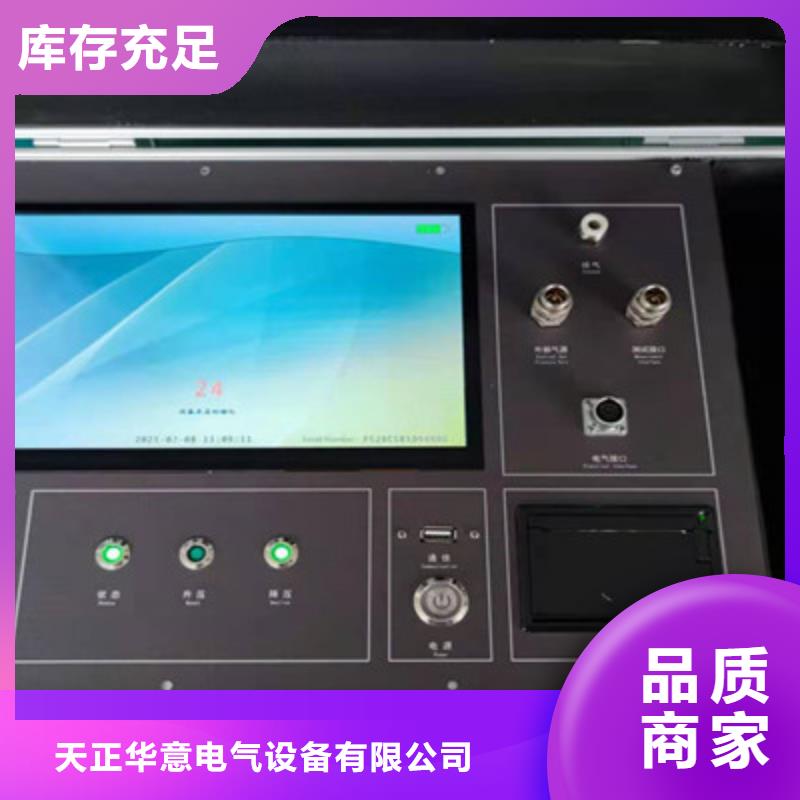

河南热继电器测试仪功能及特点该校验仪主要具有如下功能：1、对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。2、对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的闭锁性能校验。3、如被校验的SF6气体密度继电器附有压力表或密度表，该校验仪还可对压力表或密度表的精度进行校验。该校验仪吸收国内同类产品先进经验，运用了先进的的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：?采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。?

<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家

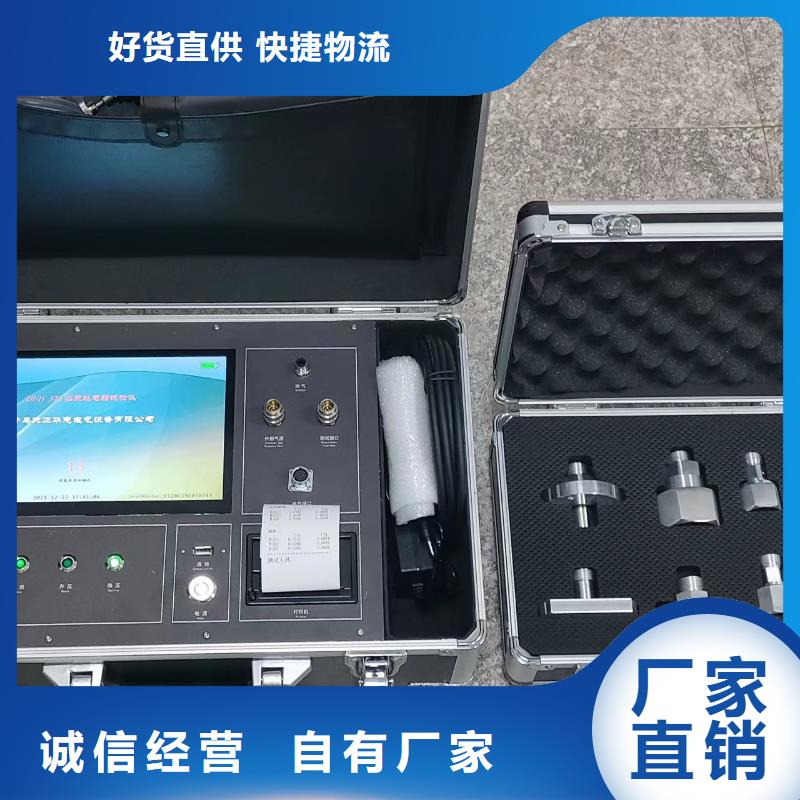

河南热继电器测试仪试验中仪器测试值是相对压力值吗？如何测试压力值密度继电器？答：本校验仪测试的压力值为相对压力值，当被校验的密度继电器其报警值、闭锁值及压力指示值用压力值表示时，应把压力值（MPa）减去0.1MPa转化为相对压力值。例如ABB公司的LTBl45D型SF6断路器(110KV)，其密度继电器报警值和闭锁值用压力值表示，分别为0.45±0.01MPa和0.43±0.01MPa，则对应的报警值和闭锁值的相对压力值分别为0.35±0.01MPa和0.33±0.01MPa。8.5、仪器如何充电？如何延长电池使用寿命？答：1、仪器内置充电器、充电指示灯及过充保护，通过220VAC±10％，仪器充足后，充电指示灯熄灭，一般电池充足后可连续5小时以上；2、电池是化学物品，长时间存放时，要求充足电，电池使用完后请及时充电，否则极易造成电池使用寿命大大缩短。8.6、允许误差大小和温度有关系吗？答：允许偏差受温度影响，因为密度继电器一般为波纹管式压力类仪表，其精度（或误差）与环境温度有关。计算公式（国标JB1226-99，JB1227-99）如下：

<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家

河南热继电器测试仪使用方法①、检漏试验用试验线把仪器的１端接至被试相(如A相)，仪器的2端接地或检漏继电器的外壳，打开仪器电源，此时仪器自带的大屏幕电阻表自动测试并显示此时的可调电阻值，根据下列表格所列的电压电阻对应关系调节试验电阻至所需值，如电压是120V时，若电阻表所示不是2KΩ可调节6至2KΩ，如电压是380V时调节6至3.5KΩ，电压等级660V/1140V时与此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次确认所调电阻值与电压等级相对应后，按下试验开关，此时电阻表自动自保退出自动测量状态，该端供电回路的检漏继电器应可靠动作并带动上一级开关跳闸。弹起试验开关后，电阻表又自动测量并显示试验时的电阻值。试验检漏其他两相时与此同理。②、检漏继电器闭锁保护试验检漏继电器动作后，把电阻器调至动作电阻的2倍，按下试验开关，此时合闸供电时应不能合闸，说明检漏继电器保护后闭锁性能良好。③、JY82型检漏继电器网路切断电阻值的整定按照①中所述接好线，按下仪器的电源开关，调节可调电阻(观察电阻表)至，按下试验开关检漏继电器应不动作，缓慢左转可调电阻旋钮直至保护动作，弹起试验开关，此时仪器内置的大屏幕电阻表自动测量并显示试验时的电阻值，如显示的电阻值与实际的电压等级相对应，

<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家
<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家

河南热继电器测试仪说明该电压等级的网路切断电阻值正确无需校验，如显示的电阻值与实际的电压等级不对应，则由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流输出电压，V；R切－网路切断电阻值，KΩ；IJ－继电器的动作电流，mA；R3－三相电抗器的电阻，KΩ；R0－零序电抗器的电阻，KΩ；RJ－继电器线圈的电阻，KΩ；而对于某个确定的检漏继电器来说R0、R3、RJ是固定的，IJ的值是调定的，因此只要改变E就能改变R切值。这样可根据阻值大小适当调节检漏继电器内部整流桥前变压器输出的抽头位置，实际上就是改变了E或R切的值，直至满足要求为止。④、JL82型检漏继电器网路切断电阻值的整定该试验与JY82型检漏继电器网路切断电阻值的校验大体一样(试验方法及原理请参见②中所述)只不过在整定RC值时不是改变检漏继电器内部整流桥前变压器输出的抽头位置，而是调整JL82型继电器内部的电位器W1(请参见该型号的检漏继电器所付电路图或参考该型号继电器的其他资料)直至满足要求为止。⑤、检漏继电器动作时间的测试为便于试验减少接线不便的麻烦，

河南热继电器测试仪如果储气瓶内部压力低于0.7MPa，请及时充气。2、可以调节进气阀和出气阀控制校准速度。5.3.6 接点一（闭锁）校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.7 接点二（报警）校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点二降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.8 接点一接点二同时校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’和‘接点二降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。

<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家

河南热继电器测试仪智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图13＊＊年＊＊月＊＊日＊＊时＊＊分确定取消图14此时按确定键使相应的数字反显后可以分别对年、月、时和分的数值分别进行调整。配套工具软件使用说明1.软件功能简介此配套工具软件用来将仪器中的测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。2.软件特点本软件为绿色软件，无需安装便可使用支持USB通信方式支持Windows系列操作系统，运行速度快，使用方便3.运行环境计算机硬件需求：建议使用赛扬533 及以上CPU，512MB 及以上内存、1GB 及以上可用硬盘空间。支持软件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系统；Microsoft Office 2003 及以上版本（必须包含Excel）。4.软件操作说明（1）双击，运行仪器配套工具软件，如下图所示。（2）使用USB数据线将计算机和仪器连接起来。仪器开机，进入数据上传界面，如下图所示。（2）选择通信端口。点击“串口选择”右方的滚动条，选择USB安装后系统分配的端口号（详见“USB驱动程序安装说明”）。（3）点击“通信自检”按钮，计算机与仪器进行通信，此时有以下两种情况：联机成功，数据上传至计算机，如图所示。数据上传成功后可进行“导出数据”及“生成报表”操作。此时仪器显示如下界面：（4）导出数据。点击 “文件”下拉菜单，再点击“导出数据”按钮，如图所示。此时弹出对话框，如图所示。选择要保存文件的位置，输入保存的文件名称，数据将以Excel 格式保存在计算机中，试验人员可对测量数据做进一步分析处理，如图所示。打开刚才保存的Excel数据文件如图所示。

<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家

河南热继电器测试仪检漏继电器校验仪是青岛天正华意电气设备有限公司根据中华人民共和国电力，煤炭工业部制定的《煤矿井下低压检漏保护装置检修细则》及《煤矿规程》要求，综合煤矿井下供电系统的实际情况研制而成的；它适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验，是各种矿井电力工作人员的得力助手；使用前请您仔细阅读下列说明，以便使该仪器更好的为您服务！二、主要特点1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、可对JY82、JL82等各种常见检漏继电器进行试验。3、可对检漏保护是否可靠动作进行试验。4、可对网路切断电阻值进行校验整定。5、可对JL82型检漏继电器动作电阻值进行整定。6、可对检漏继电器闭锁保护进行试验。7、内置数字毫秒计可对各种检漏继电器动作时间进行测定。8、内置大屏幕电阻表可直接对试验电阻进行检测。9、内置充电电池、一次充电可使用半年以上。10、铝合金机箱，美观大方

<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家
<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家

河南热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

<河南>天正华意电气设备有限公司 河南密度继电器测试仪十余年厂家 <河南>天正华意电气设备有限公司

河南热继电器测试仪三相热继电器测试仪又称马达保护器校验仪在电力系统的运行和维护工作中，根据电力行业对电动机保护及馈线保护自动装置检查条例的规定，电动机保护器在投入运行后的每年都要进行全部的检验，以及在一定的周期内进行检验，因此电动机保护器的检验是一项长期的较为繁重的工作。为了便于电动机保护器测试工作有效方便的进行，我公司经过长期的试验，针对电动机保护器的性能特征，专业化的设计了TH-RJ型热继电器校验仪。该装置主要用于对电动机保护器和电流型电动机保护器、热继电器、热电偶的校验。而事实上，该仪器在大量实验基础上证实，它不仅能对所有的电流型电机保护器进行测试较验，而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。

河南热继电器测试仪说明该电压等级的网路切断电阻值正确无需校验，如显示的电阻值与实际的电压等级不对应，则由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流输出电压，V；R切－网路切断电阻值，KΩ；IJ－继电器的动作电流，mA；R3－三相电抗器的电阻，KΩ；R0－零序电抗器的电阻，KΩ；RJ－继电器线圈的电阻，KΩ；而对于某个确定的检漏继电器来说R0、R3、RJ是固定的，IJ的值是调定的，因此只要改变E就能改变R切值。这样可根据阻值大小适当调节检漏继电器内部整流桥前变压器输出的抽头位置，实际上就是改变了E或R切的值，直至满足要求为止。④、JL82型检漏继电器网路切断电阻值的整定该试验与JY82型检漏继电器网路切断电阻值的校验大体一样(试验方法及原理请参见②中所述)只不过在整定RC值时不是改变检漏继电器内部整流桥前变压器输出的抽头位置，而是调整JL82型继电器内部的电位器W1(请参见该型号的检漏继电器所付电路图或参考该型号继电器的其他资料)直至满足要求为止。⑤、检漏继电器动作时间的测试为便于试验减少接线不便的麻烦，
