河南灭磁过电压测试仪性能特点1.仪器主机采用高强度铝合金机箱，分体式结构设计，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压，而对试验人员造成伤害的隐患，仪器一旦有高压输出会发出声光报警示，对现场仪器使用人员有良好的提示作用。3.全中文简体液晶显示，人机界面良好，操作简单直观，仪器主机内置32位高速处理器，具有强大的数据处理能力。4.仪器主机可直接输出直流高压用于测试氧化锌避雷器及无间隙三相过电压保护器直流特性，通过外接高压试验变压器用于交流耐受电压试验和有串联间隙的过电压保护器工频放电电压试验，一套仪器即可完成10kV电压级电气设备常用的交直流耐压试验项目。5.测试过程全自动，根据被试品试验项目类型选定设置好试验参数，仪器自动进行试验电压升降和电流的自动采样，交流耐压自动计时，串联间隙过电压保护器交流动作电压自动测试三次，氧化锌避雷器及无间隙过电压保护器的直流1mA参考电压全过程自动试验。6.对工频耐压试验，仪器具有良好的试品击穿瞬间后级电源保护功能，内置高频尖脉冲抑制器防止损坏仪器测量电路，并根据试品类型自动调整升压速度、同步测取施加电压、泄露电流的真有效值。7.仪器内部程序根据各类设备交接和性试验要求的耐受电压值，选定后自动进行测试并同步计时1min终止试验，带有面板式微型打印机，及时打印出被试品类型、耐压试验参数及耐受时间。

河南灭磁过电压测试仪过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！图八、投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 灭磁过电压测试仪

河南灭磁过电压测试仪本试验仪满足对10kV电压级以下电力系统中，对开关柜、真空断路器、电力变压器、电抗器、电压互感器、电流互感器、穿墙套管、支柱绝缘子的交流耐压试验，同时兼顾了氧化锌避雷器和三相组合式过电压保护器的试验，全自动测试方式对三相组合式带串联间隙过压保护器使用高压工频交流进行工频放电电压试验，对氧化锌避雷器或三相组合式无间隙过压保护器使用高压直流电源进行U1mA直流泄露特性试验。引用文件《GB 311.1-2012》绝缘配合 第1部分 定义、原则和规则《GB1094.3-2003》电力变压器第3部分绝缘水平绝缘试验和外绝缘空气间隙；《GB1094.11-2007》干式变压器《DL/T593-2006》高压开关设备和控制设备标准的共用技术要求《DL/T 474.2-2006》现场绝缘试验实施导则-直流高电压试验《DL/T 474.4-2006》现场绝缘试验实施导则-交流耐压试验《DL/T 474.5-2006》现场绝缘试验实施导则第5部分:避雷器试验要求《GB/T16927.3-2010》高电压试验技术第3部分现场试验的定义及要求《GB/T16927.1-2011》高电压试验技术第1部分一般定义及试验要求《GB 50150-2016》电气装置安装工程 电气设备交接试验标准《DL/T596-2005》电力设备性试验规程

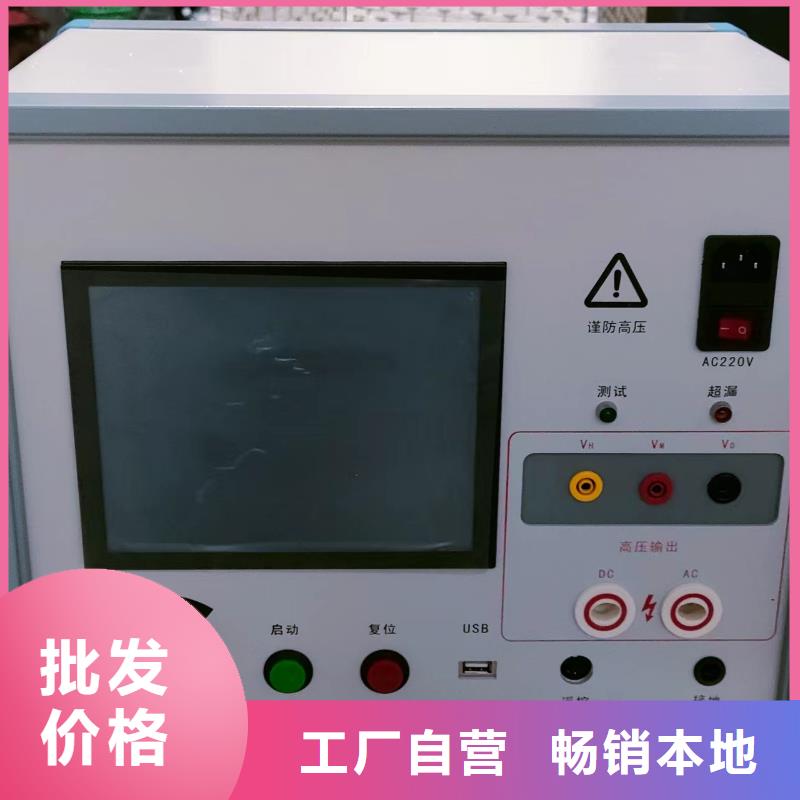

河南灭磁过电压测试仪 、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、面板：六、操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、1.0mA 、3.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。

河南 灭磁过电压测试仪直流测量”页面在“直流测确认页面”按“进入”键后即进入“直流测量”页面，开始输出直流高压进行测量，显示页面如下图13所示。U1mA =25.3kV 直流I1mA =1000uA 测量A-N中止图13 直流测量测量输出高压时，仪器有声光报警提示。测量完毕，显示测量结果，见图14，即直流1mA下的电压及0.75倍电压下的电流值，在测量过程中可以按“中止”键可中止当前的测量。4.4.3 “直流测量结果”页面“直流1mA参考电压试验”测量完毕，显示测量结果，如图14所示。按左键可打印测量结果，显示页面上会自动按“A-N”、“B-N”、“C-N”、“A-B”、“A-C”、“B-C”的相别顺序循环显示，用户可根据此显示进行接线，以便打印数据与相别正确对应；按“退出”键可退出测试，返回“直流测量功能”页面。U1mA =25.3kV 测量I1mA =1000uA 结果U0.75=19.0kV A-NI0.75=2.6uA 退出图14直流测量结果4.5 “交流耐压试验”页面在“功能选择”页面“选择”键切换到“交流耐压试验”项后，按“测试”键将进入“电压等级”选择页面，如图15。按“选择”键反白区域可在10kV、6kV、3kV三个电压等级切换。电压等级10kV 6kV 3kV选择 进入图15 电压等级选择按“选择”键，切换反白区域到需要的电压等级后，按“进入”即可进入“试验电压”选择页面。如图16所示。4.5.1“电压选择”页面试验电压28 30 33 34 35 3638 42选择 进入如图16 交流电压选择在“试验电压”选择页面，按“选择”键可切换反白区域电压值，按“进入”键即可进入“交流测量确认页面”，如图17。4.5.2“交流测量确认”页面确定加交流高压？确认28kV退出开始图

河南灭磁过电压测试仪仪器现场接线及使用a交流耐压试验接线适用于干式与油浸式变压器、电抗器、断路器、电压/电流互感器、套管、支柱绝缘子等交流耐压试验。图2试品交流耐压试验接线图b有串联间隙过电压保护器交流耐压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图3有串联间隙过电压保护器试验接线图b无串联间隙过电压保护器及氧化锌避雷器直流1mA参考电压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图4无串联间隙过电压保护器试验接线图4.2.1 开关机将电源开关打至“ON”状态，仪器显示屏上显示开机画面（如图5），将电源开关打至“OFF”状态，仪器关闭。欢迎使用过电压保护器测试仪图5开机4.2.2 测量功能选择页面开机画面后仪器进入“功能选择”页面（如图6），有五个菜单选项： 个菜单项为“有间隙TBP”测量功能，用于有间隙过压保护器的工频放电电压试验。

河南灭磁过电压测试仪第二个菜单项为“无间隙TBP ZnO避雷器”测量功能，用于无间隙过压保护器或ZnO避雷器的直流1mA参考电压试验。第三个菜单项为“交流耐压试验”测量功能，用于干式与油浸式变压器、电抗器、断路器、电压电流互感器、套管、支柱绝缘子及其他设备的交流耐压试验。第四个菜单项为“校验直流电压”，用于仪器直流电压校准。第五个菜单项为“时间设定”，可用来设定仪器的日期和时间。日期和时间掉电不丢失，无需每次开机都重新设定。按“选择”键，屏幕显示将在上述五个菜单项间循环切换；按“进入”键，将进入对应的菜单功能页面。功能选择有间隙TBP 无间隙TBP ZnO避雷器选择 进入功能选择交流耐压试验 校验直流电压选择 进入图6功能选择4. 3 “有间隙TBP”测量功能当菜单项在“有间隙TBP”项时，按“选择”键进入“有间隙TBP”测量功能，如图7（见下页）。按“退出”键将返回到“测量功能选择”页面；按“进入”键进入“交流测量确认”页面。4.3.1 “交流测量确认”页面在“交流测量”页面按“进入”键进入“交流测量确认页面”，显示页面如图8所示。交流测量有间隙TBP动作电压退出 进入图7交流测量功能确定加交流高压？请确认接线正确退出 进入图8交流测量确认如图8，按“退出”键退出并返回到“测量功能选择”页面，按“进入”键仪器将输出工频高压，开始“工频放电电压试验”。注意：1、在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压。2、开始测量前，应确认接线正确，接地良好，以免发生电击事故。3、10秒内无操作，仪器自动返回上一页面。

河南灭磁过电压测试仪性能特点1.仪器主机采用高强度铝合金机箱，分体式结构设计，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压，而对试验人员造成伤害的隐患，仪器一旦有高压输出会发出声光报警示，对现场仪器使用人员有良好的提示作用。3.全中文简体液晶显示，人机界面良好，操作简单直观，仪器主机内置32位高速处理器，具有强大的数据处理能力。4.仪器主机可直接输出直流高压用于测试氧化锌避雷器及无间隙三相过电压保护器直流特性，通过外接高压试验变压器用于交流耐受电压试验和有串联间隙的过电压保护器工频放电电压试验，一套仪器即可完成10kV电压级电气设备常用的交直流耐压试验项目。5.测试过程全自动，根据被试品试验项目类型选定设置好试验参数，仪器自动进行试验电压升降和电流的自动采样，交流耐压自动计时，串联间隙过电压保护器交流动作电压自动测试三次，氧化锌避雷器及无间隙过电压保护器的直流1mA参考电压全过程自动试验。6.对工频耐压试验，仪器具有良好的试品击穿瞬间后级电源保护功能，内置高频尖脉冲抑制器防止损坏仪器测量电路，并根据试品类型自动调整升压速度、同步测取施加电压、泄露电流的真有效值。7.仪器内部程序根据各类设备交接和性试验要求的耐受电压值，选定后自动进行测试并同步计时1min终止试验，带有面板式微型打印机，及时打印出被试品类型、耐压试验参数及耐受时间。

河南灭磁过电压测试仪仪器现场接线及使用a交流耐压试验接线适用于干式与油浸式变压器、电抗器、断路器、电压/电流互感器、套管、支柱绝缘子等交流耐压试验。图2试品交流耐压试验接线图b有串联间隙过电压保护器交流耐压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图3有串联间隙过电压保护器试验接线图b无串联间隙过电压保护器及氧化锌避雷器直流1mA参考电压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图4无串联间隙过电压保护器试验接线图4.2.1 开关机将电源开关打至“ON”状态，仪器显示屏上显示开机画面（如图5），将电源开关打至“OFF”状态，仪器关闭。欢迎使用过电压保护器测试仪图5开机4.2.2 测量功能选择页面开机画面后仪器进入“功能选择”页面（如图6），有五个菜单选项： 个菜单项为“有间隙TBP”测量功能，用于有间隙过压保护器的工频放电电压试验。
