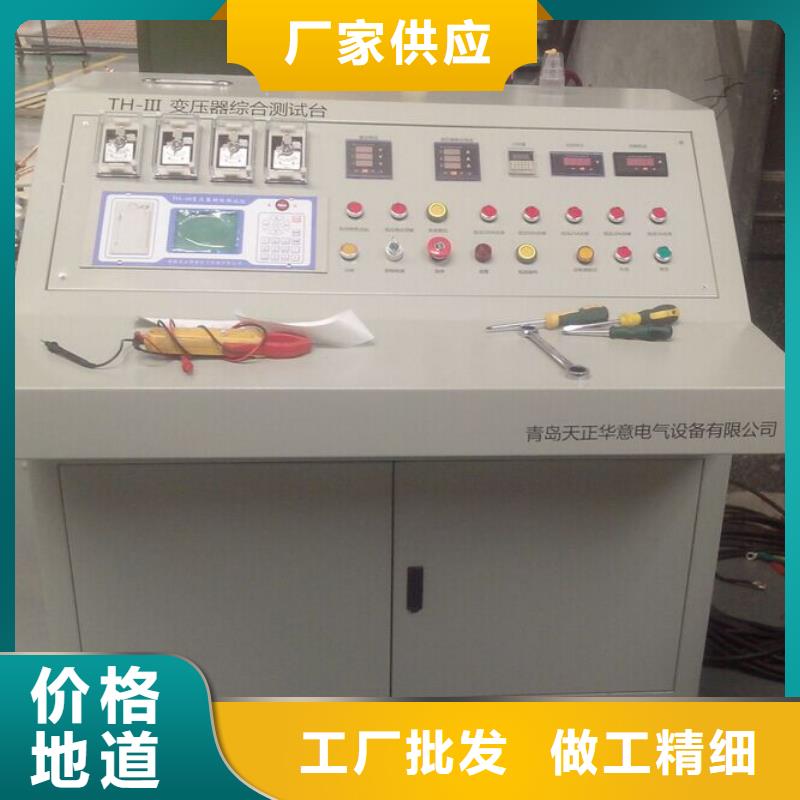

河南变压器测试台方均根值电压表与平均值电压表并联；令方均根值电压表读数为 U 。对于三相变压器试验时：若D（或Y）联结绕组励磁，则电压应在各相端子间测量。若YN或ZN联结绕组励磁，则电压应在相和中性点端子间测量。如果 U 和 U′ 之差在3％以内，则此试验电压波形满足要求。设测得的空载损耗为 Pm ，则校正后的空载损耗 P0 按下式计算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常为负值）如果 U 和 U′之差大于3％，应按协议确认试验的有效性。空载损耗与空载电流应在同一绕组同时测量，对于三相变压器，空载电流应取各相空载电流的算术平均值占额定电流的百分数计算。对于容量不等的多绕组试品，空载电流的基数应取较大容量的额定电流。第五章 负载损耗试验操作说明与工作原理点击负载损耗试验选项，进入图 7 界面。图7负载损耗试验此界面设置根据铭牌参数自动导入，需要修改试验温度参数，档带入电阻计算时选择公式“”，当不带入电阻计算时选择公式“”。低压负载损耗测试（界面见图7）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、三相有功功率及其功率和、负载折算损耗、阻抗电压折算％、短路阻抗和试验频率；“负载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 A、B、C顺序夹至变压器三相高压测，低压测短接；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.1.选择试验电流。3.2.点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。4. 注意事项：请注意被试变压器的设计阻抗值，确保升至所需的控制电流时电压不超过调压器的额定输出电压及电压互感器量程；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压负载损耗测试高压负载损耗测试界面及流程与低压负载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。

河南变压器测试台 高压空载损耗测试高压空载损耗测试界面及流程与低压空载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。空载损耗及空载电流的测量的原理（a）空载损耗及空载电流是变压器运行的重要参数，通过测量验证这两项指标是否在 标准或产品技术协议允许的范围内，以检查和发现试品磁路中的局部缺陷和整体缺陷。空载损耗及空载电流的测量，应从试品各绕组中的一侧绕组（一般为低压绕组）线端供给额定频率的额定电压（应尽可能为对称的正弦波电压），其余绕组开路；如果施加电压的绕组是带有分接的，则应使分接开关处于主分接的位置；如果试品绕组中有开口三角形联结绕组，应使其闭合。运行中的地电位处（分级绝缘变压器其中性点、铁心、拉带等）和油箱或外壳应可靠接地。测量时变压器的温度应接近于试验时的环境温度。空载试验时按图6 的接线进行。单相变压器参照图6（a）和（b）的接线，三相变压器参照图 6（c）、（d）、（e）、（f）的接线；其中（f）为yn 或 zn 联结绕组的接线；三相变压器与单相变压器空载试验时，均需测量电压方均根值、平均值和频率；施加电压以平均值（方均根值刻度）为准。

变压器电气试验台2023实时更新

河南变压器测试台本使用指南提供了试漏及抽真空装置的基本信息，要了解完整的操作说明，请联系我公司技术人员索要更详细的资料或指导。变压器试漏及抽真空自动装置测试仪是用于在对变压器及A修后变压器连同气体继电器及储油柜进行密封性试验，。检测仪属于个人装置，您的责任是对报警作出正确的反应。检测仪只是提供检测参考数据，会受到环境及使用各方面影响，不代表人身情况，请根据实际情况做出判断。关于试漏及抽真空装置的使用规程保证本产品自交付客户之日起在正常使用及保养下两年之内不会出现材料和工艺方面的缺陷，本保证仅适用于客户购买及未使用过的新产品，保障责任为有限责任，对于在保证期内返回授权服务中心的缺陷产品，有权自行选择更换及维修。依据本保证承担的责任均不超过客户购买产品时实际支付款项金额的大小。以下情况不属于本产品的担保范围：1、在使用过程中因产品正常磨损或破损而需要定期更换的零件2、根据鉴定，任何因误用、改装、疏忽、意外事故或操作、处理、使用条件异常而损坏的产品3、任何因非授权经商维修或在产品上安装了未经许可的零件而造成的损坏或缺陷

<河南>天正华意电气设备有限公司

河南变压器测试台主要技术指标使用环境：温 度：10C~30C相对湿度：＜80％（25C） 海拨高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：空载损耗、负载损耗基本测量范围：0~30kW(三相)；相电压测量范围：0~500V；线电压测量范围：0~866V；电流测量范围：0~20A；功率因数（感性）设置范围：0~1；空载损耗、负载损耗测量 允许误差：±(0.2％读数＋0.04％满量程)；相电压、线电压测量 允许误差：±(0.2％读数＋0.04％满量程)；电流测量 允许误差：±(0.2％读数＋0.04％满量程)；相位角 允许误差：±0.1°；三、工作原理图3-1参见图3-1所示，是用本校验装置进行变压器综合参数测试仪校验工作的接线图。其工作原理是：检定人员通过校验装置上位机界面有针对性的直接进行空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数等标准值的设置，设置参数经过本实施例自动计算，换算成抽象的电压、电流、相位等基本信息，按照通信协议经过通信串口下传给校验装置下位机，校验装置下位机为具体执行机构，将检定人员的下传数据转换成具体的电压、电流、相位信号并注入到被试变压器综合参数测试仪。该设计方案的优点是：检定人员在上位机设置标准参数后即可直接针对性的对变压器综合参数测试仪进行检验，而不用再将这些参数人工计算并分解为抽象的电流、电压、相位等基本信息，从而提高了工作效率，减少了出错概率。

变压器电气试验台2023实时更新

河南变压器测试台输入接口仪器的输入接口包括电流通道和电压通道，试验时分别进行变压器的电流和电压采样，图 5-1列出了几种常见的输入接口组合。电流通道：电流通道的接线端子具有字样的标识符。具有两个电流通道的产品中任何时刻都只有一个电流通道可工作，电流通道的选择在参数设置窗口中进行，5A 电流通道内置6A保险管，而且当采用5A电流通道外接电流互感器时，电流互感器的档位不能与另一个电流通道相同。电压通道：电压通道的接线端子标识分别是A、B、C、N。选择三相三线接线方式时需连接A、B、C端子进行采样。选择三相四线接线方式时需连接A、B、C、N，对于有中性点引出端子的系统N与中性点连接，中性点没有引出时接线端子N也不能悬空，需连接系统中确定的0电位点。否则测量的三相电压值是不可信的。试验编号是一个多可设置10位的数字序列，可作为本次试验或被试品的标识。额定容量是一个多为6位的整数序列，单位是kVA，额定容量的大小直接影响试验的计算结果。电缆电阻是试验电缆的电阻阻值，电缆电阻的大小影响损耗的校正值（P0、Pkn、Pk75）的计算，太大的电缆电阻设置将会得到一个不合理的测试结果，一般情况下可设置电缆电阻为零。高压电阻和低压电阻分别为变压器高压侧和低压侧绕组直流电阻的平均值。在负载试验中，当公式选择为 1时高压电阻和低压电阻的设置值影响PK＊值的计算其它情况下没影响。高压电压和低压电压分别是变压器高压侧和低压侧额定电压值（线电压）。高压电压、低压电压和额定容量是计算变压器额定电流的依据，应该按照变压器的铭牌进行设置。电压变比是指连接外部电压互感器时互感器的变比值。没有使用电压互感器时，电压变比应设置为 1.0000。测试仪的电压测量范围是0到800V（可根据要求扩展至1200V），当超过这个范围时就要使用电压互感器（PT）进行降压，然后再引入本仪器进行测量。此时设置电压变比为PT的电压比值，测量时仪器显示的就是信号降压前的电压值。电流变比：在仅有一个5A电流通道的产品中，如果没有外接电流互感器（CT），设置电流变比为 5/5，有外接电流互感器时则按照所用电流互感器的电流比值设置。

河南变压器测试台输入电压三相380V，输出电压20~650V，负荷电流88.8A。调压器具有无触点调压的特点，使用方便，能长期可靠运行。广泛用于工矿企业、农业及科研等单位，作为调节电压的通用设备。当输入电压恒定时，它能在带负载的情况下，无级平滑地调节输出电压。调压器与TWK控制配合使用，可实现自动调压稳压。按额定频率50Hz设计的调压器，允许在150Hz的频率下半负荷运行。功能特点(1)设置试验项目联锁保护，过流过压保护，试验操作控制，电压、电流、频率全程监视，耐压计时，试验提醒等功能。(2)电动升降压电流量程、电压量程在操作台内任意切换。(3)空负载损耗分高压低压测量系统测量精度高于0.2级试验数据齐全空载损耗空载电流短路损耗短路阻抗等值直接显示并可保存打印 短路损耗值直接换算到75℃或120℃右或140℃半电流试验值准确性与全电流试验等效。5.8试验变压器TH系列试验变压器是在同类产品（G）型试验变压器的基础上，按试验变压器标准ZBK41006—89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。技术指标◆使用环境条件环境温度不高于＋40℃、不低于-20℃空气相对湿度不大于90％海拔高度不超过2000米◆工作电压电源控制箱（台）输入电压为工频220V或380V，相对误差不超过±10％。（具体使用电压根据用户所定试验变压器规格选取）型 号规 格

变压器电气试验台2023实时更新

河南变压器测试台变压器工频耐压试验该系统的试验为按钮式操作，通过控制台操作电动接触式调压器升压，电压经过工频试验变压器后到被试品。其试验电压通过工频试验变压器的仪表端连接到控制台上的数字式电压表，试验电流通过CT连接到控制台上的数字式电流表。工频试验系统的组成1.用于测试单元及仪表监视数据收集的综合试验台。2.低压控制柜3.油浸式升压变压器工频试验系统布置1.工频试验系统采用分布式设计方案 2.分布式设计方案?工频试验系统与变压器特性及温升试验系统在台体上相互独立。工频试验系统既方便试验人员操作也便于安装调试所以采用分布式方案可提高台体的可靠性工频试验操作系统设计要求 加装线电压监视功能，即三相输入电压加装数字式指示表头。能声光报警，提示试验员。加装过流继电器，提高系统的可靠性。方便的操作过程指示，操作控制按纽。采用显示、操作分类设计，观查视角好。调压控制台采用自动降压方式?。耐压时间到报警提示?。交流泄漏电流值读出，加装1:1电流互感器接地防止接地不良时导致的危险.低压控制柜布置要求?低压控制柜的组成及说明?低压控制柜主要由控制接触器、低压电压互感器、低压电流互感器、时间继电器等组成。?内置主电源过流保护，加装电流互感器250A/5A一个，精度为0.5级。低压控制柜结构图系统原理图（供参考）系统一次原理图（供参考）交流耐压试验接线图工频试验系统技术要求?试验电压的波形应为近似下弦波，波形畸变略不可超过5％?带负载能力：试验设备应有1.1倍过载能力，则选用试验变压器时，选择用油绝缘式试验变压器。调压速度：升压速度取每秒2％—3％?系统保护：高压输出过电压保护。高压输出过电流保护。采用调节电动控制保护球隙设置过电压保护。具有零位启动保护。

河南变压器测试台低压感应耐压测试（界面如图9）1. 数据显示：界面中中显示实时的三相有效值电压值、三相电流值、试验频率以及试验计时；预设参数设置预设电压为2倍的额定电压。2. 接线方式：将测试线夹头按照a、b、c顺序夹至变压器三相低压侧，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：点击点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动倒计时，自动降压，自动断开接触器，自动停止。4. 注意事项：若变压器低压侧额定电压高于 400 伏（即高于机组额定输出电压）时，请使用中间变压器进行测试或参考其他试验方法；进行感应耐压试验时，变压器一次侧有高电压，应注意保持距离；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压感应耐压试验（如图9）高压感应耐压试验界面及试验流程与低压感应耐压试验基本相同，不同之处为高压试验启动“中间变压器”第七章 温升试验点击“温升试验”选择按钮，进入温升试验界面（图 10）图 10温升试验界面温升测试（界面如图10）根据变压器的类型，选择“油变负载”“干变空载”“干变负载”，进行试验项目；油浸式变压器：这一类型的变压器温升试验需要进行其负载温升试验即可。干式变压器：这一类型的变压器温升试验需要进行其空载温升和负载温升两个试验。以“油变负载”为例，点击进入试验界面如果此编号下有试验数据，可以勾选“初始数据清零”，将之前数据全部。温度保存间隔：是试验过程中温度记录的时间间隔，自行填写。接线方式：测试线接被试变压器高压侧，低压侧短路。试验前请仔细阅读试验说明。试验说明：试验分为两个阶段：个阶段：施加总损耗（被试变压器总损耗），观察温度变化，连续三个小时，每个小时温度变化率不超过1K，则认为该被试变压器达到稳定状态，可以进入第二阶段；第二阶段：施加额定电流，将被试变压器施加的电流值降至被试变压器高压侧额定电流值，维持一个小时，记录当前电压、电流、损耗、温度等数据，一小时后，系统直接断电，迅速测量被试变压器高压侧和低压侧的电阻值，一般只采取其中一个相别的电阻，每隔半分钟或者一分钟，记录电阻值，一共测量十五分钟，停止测量，根据所记录的电阻值推算出被试变压器的高压热阻值和低压热阻值，将所有数据进行计算，得出温升数值为该试验所需终数据。

河南变压器测试台电流通道中某一相或两相电流显示为零，可能是仪器内部的保险管因过流而熔断，可用数字万用表的蜂鸣器档进行简单判断。正常时A＋＆A-、B＋＆B-、C＋＆C-接线端之间是导通的，不导通就表示该相得保险管熔断了。此时可以打开仪器机箱（或便携式仪器的面板），可以看到在5A通道相应接线柱处有一块安装保险管的电路板，用肉眼就看到保险管是否熔断，更换熔断的保险管就可解决问题。5A电流通道用的是6A的保险管。7.2 电压电流的显示正常，可是折算后的数据非常不合理。这要仔细检查参数设置是否正确、合理。空载试验时，若容量及高低压侧额定电压设置错误肯定会影响这算的结果。这点对于负载试验的道理也是一样的。一个特别容易被忽略的地方是在负载试验中选择了公式1（计入了绕组的损耗），但是高低压绕组电阻或线路阻值的设置不合理（比实际值偏大太多），这样也会使折算后的损耗值偏差很大。7.3 仪器可上传数据打印机却没反应。很可能是打印机电源或数据连接线脱落，这是可以在现场能够得到解决的。正常情况下，开机时打印机的两个灯是亮的。红色灯不亮表示没打印纸了，都不亮很可能是其电源线掉了，打印机上有一个二芯的小接插件就是打印机的电源，打印机的10芯插座下面一排插针从靠近拨码开关的那一侧开始数第二个引脚是打印机的数据线，正常时应该跟电路板上JC2的TX引脚连接，此线脱落打印机肯定不反应。不能正常打印还可能是打印纸装错了。应该使用热敏打印纸，而且上打印纸时应该使打印纸的热敏层向上面。打印纸的热敏层可以这样判断：用指甲在打印纸上划一下，能出现划痕的面是热敏层。

<河南>天正华意电气设备有限公司 变压器电气试验台2023实时更新

河南变压器测试台注意事项1．严禁不选择电流互感器档位进行试验，同时试验过程中严格避免误操作分开电流互感器档位；高压空、负载试验中同样不允许试验过程中切断电压互感器档位或同时闭合两个以上的电压互感器档位。接触器启动后，严禁再选择或者切换互感器的档位。2．试验中请时刻注意实时的电流电压值是否有可能会超过选择的电压电流互感器档位，如有可能会超过请停止升压，降压并分开各接触器，重新选择合适的电压电流档位后进行试验。3.试验过程中可随时点击锁定按钮锁定当前数据，再点击一下即可恢复数据刷新。4.请严格遵守试验操作步骤。第十章 试验仪器说明书本测试系统配置仪器包括变压器功率分析仪、双通道直流电阻测试仪、变比组别测试仪、多路数据记录仪（温度巡检仪），以上仪器可根据客户需要进行配置，如日本横河系列功率分析仪和温度巡检仪等。
