河南蓄电池充放电测试仪当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。?充电功能：严格按照蓄电池充电特性曲线进行自动充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，本仪器具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。?放充电及活化功能：在电池组脱离系统后，放电充电参数设置后，仪表开始工作，在电池组放电结束后，自动转为充电功能，无需人为操作。?7英寸超大液晶触摸屏。采用7英寸大尺寸高亮触摸屏，分辨率1024x600，可直接在屏上进行点击操作，简单明了。抗干扰能力强。?采用LORA无线单体监测模块（选配）：兼容2V/4V/6V/12V单体电压监测。每个无线监测模块可同时监测6个单体，相比每个模块监测一只单体电压方法，需要配置的模块数量只是其1/6（48V只需4个监测模块），让无线模块接线操作更加简便。?

河南蓄电池充放电测试仪单体模块连接步骤：步：确定整个电池组需要使用单体模块数量。?模块数量＝整个电池组节数÷一个单体模块所能监测节数，未整除的，模块数量需要加1.?举例：如电池组电池节数节，配置的单体模块所能监测6节，110÷6＝18.33个，未整除，所以需要使用的模块数量＝19个。第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）?单体模块与单体电池连接，请用户按照对应的电池编号进行采集连接！先采集线与电池的连接，后给模块供电。?电压采集线与电池接线顺序为：以电池组正极为接线起始端，从电池组负极开始按照“红、绿01、绿02......绿05、绿06、黑”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，一个模块多余的采集线，不用连接，也可一起短接到电池负极（供电电源：压差±8V以上）。6节及以上电池模块接线图电池不足6节模块接线图注意：此模块由于从内部取取，小可监测电池数据为4节，取电线分别为0号和4号线，接线过程中不可接错和接反，否则有可能烧坏模块。?单体模块的供电电源，单体模块的供电电压压差是8V以上由红、黑电源线单独供电，将红黑电源线接到压差±8V以上电源上，注意红正黑负不要接反。电源取电方法，假如当前测量的电池组的单体电压是2V，通过4节电池取电；单体电压是6V，通过2节电池取电；单体电压是12V，通过1节电池取电。注意，每个单体模块都需要供电。?单体模块供电后，对应模块上单体电压指示灯闪烁正常。

欧姆计河南 <河南>天正华意电气设备有限公司

河南蓄电池充放电测试仪蓄电池性能的检测和失效预测，仍是一个很复杂的电化学测量难题。曾在电力、通信、金融、交通等行业中大量使用的固定式隔酸防爆铅酸蓄电池，可通过测量端电压、查看电解液密度、液位、温度等了解电池状态。然而，阀控式铅酸蓄电池的密封、贫液式设计，使得我们很难掌握其状况，隔酸防爆蓄电池的检测维护手段已不再适用于阀控式蓄电池，这正是当前蓄电池运行管理的缺憾和难点。目前，常用的检测方法为平时测量电池的端电压和每年进行核对性放电容量测试。我们认为：1、蓄电池浮充状态下的端电压与容量无对应关系。我们知道，即使性能很差的蓄电池在浮充状态下也可能测得合格的电压。因此平时处于浮充状态下的端电压是不能真实反映蓄电池性能的。2、全容量放电测试仍为测试蓄电池组实际容量为准确有效的方法。我们知道，蓄电池组的容量等于该组蓄电池中性能差的那节蓄电池的容量。因此，对蓄电池组的检测可转变为对落后电池的检测，找出落后电池并测得该电池的容量即可得到电池组的容量。对蓄电池组以规定的恒定电流进行放电，同时监测每一节蓄电池的电压，当其中任何一节电池的电压跌到终止电压时，所放出的容量即为该蓄电池组的实际容量。该方法真实准确。同时我们知道蓄电池具有如下的放电曲线：从蓄电池的放电曲线，可以看出：1、相同的放电曲线反映了相同的电池性能。对同一厂家、相同配方和生产工艺的同规格蓄电池其特性曲线是一样的（暂不考虑生产中的离散性）。

河南蓄电池充放电测试仪产品特点?7寸彩色触摸液晶显示器，中英文双语言显示，适合国内外客户使用。?主机具备USB接口，可用U盘读取存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。?本机具有2G超大容量内部数据存储空间，解决了外出试验时忘带U盘的烦恼。?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更，，不会有一般放电电阻的红热危险现象。?内部控制器采用双CPU协同工作，限度地保证测试的，可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。?本机内部记忆装置采用FLASH ROM设计，测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。?带中文后台分析软件，可自动将测量数据导成WORD格式，方便基层工程师制作测试报告和对历史数据管理进行有效管理。?外观设计：采用单手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。?具有快速连接功能，操作使用简单。产品拓展?可选在线补偿式放电功能：在线放电时，主机显示电流＝电池组放电电流＝主机内部假负载电流＋实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电。五、设备组成5.1 工作示意图5.2设备主要部件图示铝合金包装箱 主机 接地线电压监测线 放电电缆（红） 放电电缆（黑）5.3设备数量序号 品名 数量 备注1 蓄电池放电测试仪主机U盘放电电缆红、黑各一条4 电压监测线电流传感器（选配件）在线放电选用6 AC220V电源线说明书接地线铝合金包装箱USB-RS232转接线

<河南>天正华意电气设备有限公司 欧姆计河南

河南蓄电池充放电测试仪在线监测功能：a. 在线监测功能用来对电池组及单节电池进行实时的监测及极限报警提示；监测信息包括整组电压、单节电池电压及监测时间；用户可通过设定终止监测时间或人为终止操作停止在线监测，也可通过设定整组及单体电压报警极限提醒用户电池状态信息；4、 恒流放电和恒功率放电；5、在线实时监测电池组及单节电池的电压、电流、等参数；6、仪表可以实时查看单体电池柱形图，测试完成可以直接查看单体曲线及与参考曲线对比图。主机内置存储器，可直接在软盘上读取、存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。7、 测试参数、终止条件设置灵活，方便测试，测试中可随时修改设置参数；测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。8、可保存10组充电、10组放电、10组在线监测数据；用户可进行查询、删除及SD卡导出操作。9、内置GSM短信模块，设备自动将测试状态和测试信息以短信通知用户，真正做到无人值守，降低维护人员的劳动力（选配）。10、人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。11、外观设计：7寸彩色触摸液晶显示器，显示效果清晰优美采用双手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。接线设计在前方，散热风扇向后吹。12、上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。13便携式，体积小，可随意移动测试并掉电记忆功能：具有快速连接功能，操作使用简单。

<河南>天正华意电气设备有限公司
<河南>天正华意电气设备有限公司

河南蓄电池充放电测试仪单体模块的供电电源，单体模块的供电电压压差是8V以上由红、黑电源线单独供电，将红黑电源线接到压差±8V以上电源上，注意红正黑负不要接反。电源取电方法，假如当前测量的电池组的单体电压是2V，通过4节电池取电；单体电压是6V，通过2节电池取电；单体电压是12V，通过1节电池取电。注意，每个单体模块都需要供电。?单体模块供电后，对应模块上单体电压指示灯闪烁正常。5.3 产品操作说明产品操作测试界面开机进入主界面选择工作模式：放电点击放电测试图标进入放电界面设置电池参数应用后启动测试。“电压”“电流”“容量”表头会实时显示电池组测试状态，范围值根据电池信息填写的参数进行跟随变化。“”图标对应阈值栏显示设置停止参数。“参数”图标点击设置更改充放电参数。“预放电流”填入被测电池组的需要放出的电流。“预放容量”填入被测电池组的需要放出的容量，一般为80％标称容量值。“预放时间”填入被测电池组需要放电检测的时长。“单节下限”单节电池达到电压下限的停止阈值。选择后可进行单节下限个数的设置。“充电电流”填入被测电池组需要充电的电流，分别填入恒流阶段，恒压阶段，浮充阶段电流。“充电电压” 填入被测电池组需要充电的电压，分别填入恒流阶段，恒压阶段，浮充阶段电压。“电流阈值”填入被测电池组恒压阶段，浮充阶段下限电流。“充电容量”填入被测电池组充电预充总容量点击“”文件图标可查看测试数据，工作中无法查看。点击“”齿轮设置图标可进行设备系统参数的设置。 点击“”三角形启动图标可进行设备放电工作启动操作。点击“”停止图标可进行设备放电工作的停止操作。

<河南>天正华意电气设备有限公司 欧姆计河南

河南蓄电池充放电测试仪如果不需要修改模版，直接点击即可进入到相应的测试界面，如下图：机房编号：请按实际测试蓄电池参数输入该参数值。电池组号：请按实际测试蓄电池参数输入该参数值。测试者名称：请按实际测试蓄电池参数输入该参数值。该选项的值会被填入到生成数据记录文件名称中，以便分辨数据文件由哪个测试员所做测试，或其它特定的用途的数据文件名称标识。放电电流值/A：所做测试的放电电流的值，当放电程中如果电流超过该值 ，放电会被自动终止，并报告“放电电流故障”提示。单体节数：所有单体监测盒所接蓄电池的总数量。单体监测开关：单体监测功能的使能开关，当该值1时，才会对单体电压数据进行采集并显示，为0时，将不进行显示，也不会因为单体电压为0而出现“单体电压低提示”。电池顺序：分别有“从正极开始”，和“从负极开始”两个选项，分别是指1＃电池在整组电池中的位置为总正极，或总负极。监测模块数：所使用的单体监测模块的总数量。该数量必须大于或等于“单体节数”/12。模块通讯方式：一般情况下该选项请设置为“WLS”(无线wireless)方式。记录间隔：数据记录存储的间隔时间。有“1分”、“2分”、“5分”、“10分”、“30分”、“60分”6个选项。注意：所选择时间间隔不能大于所测时长/400（数据记录条数），如：测试时长为10小时，记录间隔为1分，则整个测试过程下来，总共要生成10小时＊60分＝600分钟，共600条数据，超过限制400条，则放电过程会在6个小时（400/60＝6.67）左右的时因“记录文件超过大小限制”而提前终止。

<河南>天正华意电气设备有限公司
欧姆计河南

河南蓄电池充放电测试仪操作简单，流程清晰，每一步操作均有简体中文提示。11、外观设计：7寸彩色触摸液晶显示器，显示效果清晰优美采用双手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。接线设计在前方，散热风扇向后吹。12、上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。13便携式，体积小，可随意移动测试并掉电记忆功能：具有快速连接功能，操作使用简单。◆技术参数产品型号TH-220/100A充放电检测方式蓄电池脱离系统放电电流0~ 100A放电电流精度（分辨率 0.1A 精度 1A）充电电流0~ 100A充电电流精度（分辨率 0.1A 精度 1A）放电总电压180~280V放电压精度（分辨率 10mV 精度 0.1V）充电总电压190~280V充电电压精度（分辨率 10mV 精度 0.1V）充放电单体电压0.500V~16.00V（分辨率1mV 精度 10mV）充放电时间0~99小时59分单体电池数根据实际情况配置 （可关闭单体电压监测功能）冷却方式强制风冷式放电负载合金电阻能（性佳） 显示方式7寸彩色触摸液晶显示器 供应电源 AC:220V/380V 搬运方式双手提把设计 警报产生及措施测试线极性接反；测试放电电流超过或低于设定值；电压高于或低于设定值；温度异常；风扇故障等。仪表能自动报警并停止放电显示及打印项目放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印

河南蓄电池充放电测试仪接线顺序接反了，按从0号到6，应从正极开始3模块指示灯不亮模块红黑夹子小需要取电8V以上。4模块指示灯慢闪，单体接收不到数据充放电仪上的模块数量填写错误、模块地址超过范围。5连接放电电缆时，蜂鸣器鸣叫放电电缆正负接反6放电电流正常，电压不下降蓄电池组没有脱离系统7放电时电流不受控制请确认内外部电流传感器选择正确8放电电流故障空气断路器未合上、放电电终版未接或电池容量太小，放电电流不足9过温故障确认放电仪的摆放，注意通风及热量流向10上电后，合上空开就有电流可能放电电路烧坏，需要返厂。11数据存不进去机器重启，不要在放电过程中进行内部存储和外部存储的切换操作声明本公司将适时对测试仪进行技术性能的改进和完善。同时，本说明书随着产品的升级改进，局部可能会有所变动。如有变更，恕不另行通知。单位名称：青岛天正华意电气设备有限公司税号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

<河南>天正华意电气设备有限公司 欧姆计河南

河南蓄电池充放电测试仪可设定多种门限阀值，智能判断。?放电测试功能。在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好放电电压、放电电流、放电时间、放电容量等阀值等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。?7英寸超大液晶触摸屏。采用7英寸大尺寸高亮触摸屏，分辨率1024x600，可直接在屏上进行点击操作，简单明了。抗干扰能力强。?采用LORA无线单体监测模块（选配）：兼容2V/4V/6V/12V单体电压监测。每个无线监测模块可同时监测6个单体，相比每个模块监测一只单体电压方法，需要配置的模块数量只是其1/6（48V只需4个监测模块），让无线模块接线操作更加简便。?电池放电过程中，各单体电压实时检测和显示：并在主机屏幕上呈现出各单体电压柱状图的变化轨迹，支持数据表格显示，还能自动实时呈现出电压与的单体，帮助您快速分析单体变化的趋势。?放电曲线查看：可回看放电过程中电池组电压、电流曲线。?

<河南>天正华意电气设备有限公司

河南蓄电池充放电测试仪产品特点?7寸彩色触摸液晶显示器，中英文双语言显示，适合国内外客户使用。?主机具备USB接口，可用U盘读取存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。?本机具有2G超大容量内部数据存储空间，解决了外出试验时忘带U盘的烦恼。?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更，，不会有一般放电电阻的红热危险现象。?内部控制器采用双CPU协同工作，限度地保证测试的，可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。?本机内部记忆装置采用FLASH ROM设计，测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。?带中文后台分析软件，可自动将测量数据导成WORD格式，方便基层工程师制作测试报告和对历史数据管理进行有效管理。?外观设计：采用单手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。?具有快速连接功能，操作使用简单。产品拓展?可选在线补偿式放电功能：在线放电时，主机显示电流＝电池组放电电流＝主机内部假负载电流＋实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电。

<河南>天正华意电气设备有限公司 欧姆计河南

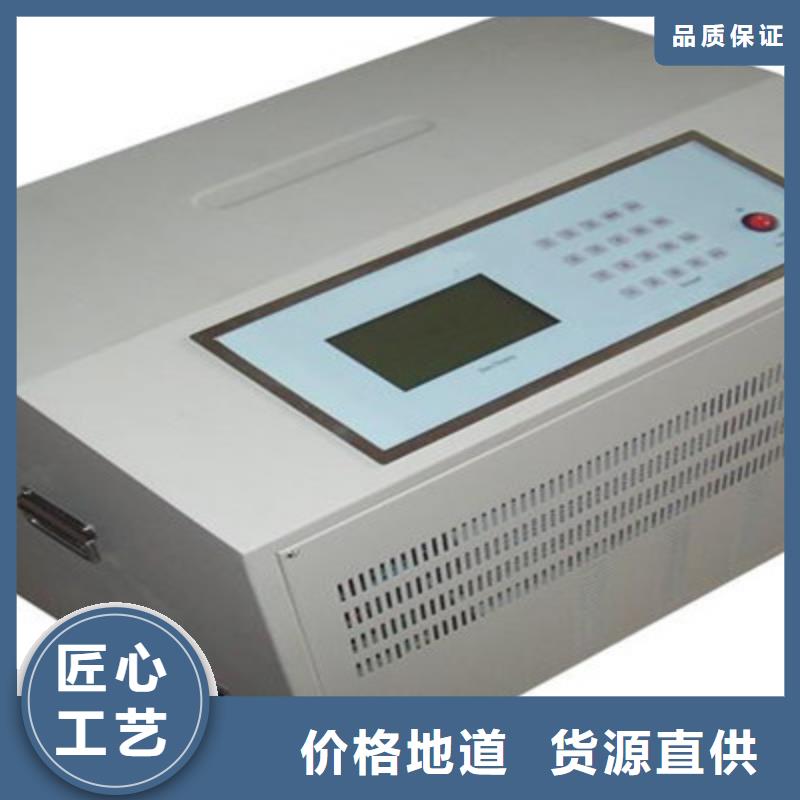

河南蓄电池充放电测试仪蓄电池放电测试仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计，蓄电池放电测试仪功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，可靠无污染。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更。特别适合于蓄电池的验收、核对性放电试验及定期深度放电场合使用。蓄电池放电测试仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松，大大降低了专业维护人员的劳动强度，也提高了放电测试的科学性和智能化。二、主要功能?具有DC480V电压放电功能：DC480V电压设计，单机即可满足DC480V电压等级的电池组放电测试。?具有蓄电池组恒流放电功能：恒流放电电流连续可调，测量蓄电池组容量。?具备多项警报提示功能：测试电流超过或低于设定值，电压高于或低于设定值，极性接反、温度过高、短路过流、风扇故障等。仪表能自动报警并停止放电。?具有放电过程中暂停及参数修改功能：在放电过程中可以人为暂停放电、修改放电设置参数（下限电压、放电电流、放电时间等），不需要终止试验即可继续放电。不同于传统放电仪需要终止放电后重新启动放电试验。?具有远端控制放电功能：PC机端上位机软件与放电测试仪之间通过RS485通讯线连接后，可进行PC机端控制放电。

<河南>天正华意电气设备有限公司 欧姆计河南

河南蓄电池充放电测试仪 保修期内出现下列情况之一时，维修应收成本费：1）用户使用或搬运过程中因撞击而造成的故障或损坏。2）用户未妥善保存，导致仪器渗水、受潮、撞击或引火等。3）用户自行或委托其它单位维修而引起的故障或损坏。4）用户因接线错误导致设备故障或损坏。5）如出现不可抗力（如火灾、水灾、天灾等）而引起的故障或损坏。6）不按本使用说明书要求随意连接其它设备而引起的故障或损坏。7）无产品保修卡且又无法确认该仪器处于保修期内的故障产品。七、注意事项及维护?测试仪应放置在通风良好、无腐蚀、无强电磁场干扰的环境下运行，主机箱前后端通风孔不得堵塞，保证通风良好！?测试仪正常工作时不得带电插拔连接端子，否则造成测试仪损坏！?测试仪在放电过程中若交流电突然断电，风扇将继续工作进行散热，此时请勿关闭放电开关，约1分钟后再关闭放电开关。?请用户严格按照本说明书操作，严禁带电操作或野蛮操作。?产品搬移过程中应避免磕碰或严重撞击。?产品贮存中应注意防潮、防火。?本说明书中图示及说明可能与实物有细微差别，请以实物为准。?机内有高压，非本公司维修软件或授权维修人员不得擅自维修。?
