河南大电流发生器 大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级液晶显示器、高速热敏打印机 数字表，真有效值指示，测量。并配二次测量电流表表，可满足CT变比测量需求。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验。也可用于各种开关，电缆、电流互感器和其它电器设备作电流负载试验及温升试验。本系列产品根据体积、重量的不同采用分体/整体式结构（订购时请说明），具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便等特点，可作为工矿企业进行升流或升温试验的电流源设备。二、主要技术参数1、工作电压: 单相 AC220V、或AC380V、50Hz（需说明）2、输入功率5kva2、输出电压: 单相 并联输出AC0-5V，串联输出10V3、输出电流: 单相 并联输出AC0-1000A，串联输出0-500A4、数字仪表显示三、使用方法:1、接好连接线。2、接通电源，操作台上的绿色指示灯亮再打开控制开关，并开启启动按钮，升流器等待升流。3、将外部互感器二次接入面板上二次电流输入端口。4、顺时针均匀旋转调压器，使输出电流指示直至所需的大电流。此时二次电流表显示相应的数值。即可计算出外部互感器变比。如果需要更高的测试精度，可在机箱外接一标准电流表(外配互感器使用)。5、试验中，一旦出现异常情况，应立即切断电源，查明原因后再行试验。6、试验完毕，必须将调压器调回零位，断开电源；切断工作电源后，方可拆除试验接线，以保证。四、注意事项：1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。（长时间运行请说明）。2、新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。3、升流时应缓慢均匀，搬动时应避免过大的震动。4、本设备应存放于室内清洁、通风、干燥之处。五、保修条件本公司所售产品一律保修十二个月。出保修期外产品损坏酌收成本费。

河南大电流发生器.说明：表内的技术参数为单相大电流发生器的参数，如果需要的是相同型号的三相大电流发生器，则输出容量都要相应的×3，电源电压为380V、输入电源相数为三相四线。四、试验接线图1整体式接线图图1 接线示意图2．分体式接线图图2 接线示意图五、面板功能说明图3打印机打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮按印试验结果RS232RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。液晶320X240像素点阵白色背光液晶，在强光和阴暗环境下都十分清楚。指示灯： 由启动灯、零位灯、报警灯三个灯组成，启动灯和报警灯是高亮七彩灯。操作提示： 有一些简短的提示语句和安装接线图。键盘 由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。电源开关： 工作电源，带通电指示灯。六、操作步骤说明（1）开机使用开机处于“欢迎界面”如图4：图4 欢迎界面根据键盘的示图5，按上↑、下↓、左←，右→可以切换“自动升流试验”、“手动升流试验”或“冲击速断试验”图5 键盘界面选中试验方式后，按确定可以进入主界面，如图6:图6 主界面动态显示区：一直处于采集信号，显示输出电流。结果显示区：用来显示试验结果数据，显示计时时针、平均输出电流或输出电流、耐流时间或冲击时间等。设置数据区：设置试验中需要的参数数据目标电流为在自动升流方式下的升流目标值耐流时间为耐流的时间长度，不同试验启动计时方式不一样。电流上限为输出电流有效值的上限，输出电流超过电流上限将自动切断输出并自动回零。信息显示区：显示试验过程中的试验状态和提示信息。试验操作区：选择设置、试验、回零命令。

<河南>天正华意电气设备有限公司 综合测试台产品质量过关

河南大电流发生器原理及特点2000A大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级数字表，真有效值指示，测量。并配数字式电秒表，可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。二、主要技术指标1、供电电源：AC220V±10％ 或者380V 50HZ 2、标称容量：5KVA3、输出电流：串联1000A，并联2000A4、测量精度：0.5级5、空载电压：≤7V6、测量时间范围：0-999.99s 7、输出持续时间：≤10s8、重量：45Kg三、使用操作方法1.使用前的准备工作将电源开关关断调压器旋至零位然后根据设备所需要的电流值来选择“串联”或“并联”方式。当选择“串联”方式时，必须将选择开关置为“1000A”；当选择“并联”方式时，必须将选择开关置为“2000A”，否则监视值不正确。2.试验操作将仪器接入AC220V电源，打开电源开关，按下“测试”按钮，缓慢调节调压器至所需要的电流值后，按下“停止”按钮。四、注意事项1、使用前，仔细阅读说明书；2、通电前，调压器应回零位，各开关在关断位置；3、要给仪器提供足够容量的电源，输出线必须接触良好，否则电流升不上去；4、电流升至时，动作要快，不可时间过长；五、设备配套1、2000A大电流发生器1台2、升流器内置3、技术说明书1份4、合格证1份六、保修条件本仪器自出厂之日起十二个月内，用户按说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新产品。非因产品质量问题而损坏，我厂负责保修，适当核收修理费用。

河南大电流发生器技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2＞N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2N1，V2＞V1，该变压器为升压变压器.反之则为降压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η＝(P2÷P1)x式中η为变压器的效率；P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

<河南>天正华意电气设备有限公司 综合测试台产品质量过关

河南大电流发生器主要技术参数额定容量（常用参数）：10kVA输入电流：AC 0 ～ 27A输出电压：AC:10V DC 0 ～10V输出电流：AC 0 ～ 1000A DC 0 ～ 1000A 电压测量精度：0.5 ％FS ± 3 字电流测量精度：0.5 ％FS ± 3 字计时长度：0 ～ 48小时电源电压：AC380V ±10％50Hz±1 Hz四、操作说明在系统上电后，PLC会自动判断调压器是否归零，如未归零则将调压器归零，在调压器归零过程中，除急停按钮外，任何操作都不能执行。1.系统启动界面。自动测试：点击后进入自动测试，设置流程，设置完成后进入自动测试项目，启动后系统将按照设置进行测试。自动测试模式下，设备上的操作按钮，除急停按钮外，其他按钮都不能进行操作。手动测试：点击后直接进入手动测试模式。在次模式下，需要人工控制，设备启停，电流的增减操作。查看数据：可以查看7天以内的自动测试和手动测试的相关数据。并能将数据存储到U盘当中。注：请注意及时保存相关测试数据，以防超过时间，数据丢失。系统设置：主要对被测件的保护温度进行设置，防止被测件温度过高，烧毁被测件。

<河南>天正华意电气设备有限公司
综合测试台产品质量过关 <河南>天正华意电气设备有限公司

河南大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

<河南>天正华意电气设备有限公司
<河南>天正华意电气设备有限公司 综合测试台产品质量过关
<河南>天正华意电气设备有限公司 综合测试台产品质量过关

河南大电流发生器 大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级液晶显示器、高速热敏打印机 数字表，真有效值指示，测量。并配二次测量电流表表，可满足CT变比测量需求。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验。也可用于各种开关，电缆、电流互感器和其它电器设备作电流负载试验及温升试验。本系列产品根据体积、重量的不同采用分体/整体式结构（订购时请说明），具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便等特点，可作为工矿企业进行升流或升温试验的电流源设备。二、主要技术参数1、工作电压: 单相 AC220V、或AC380V、50Hz（需说明）2、输入功率5kva2、输出电压: 单相 并联输出AC0-5V，串联输出10V3、输出电流: 单相 并联输出AC0-1000A，串联输出0-500A4、数字仪表显示三、使用方法:1、接好连接线。2、接通电源，操作台上的绿色指示灯亮再打开控制开关，并开启启动按钮，升流器等待升流。3、将外部互感器二次接入面板上二次电流输入端口。4、顺时针均匀旋转调压器，使输出电流指示直至所需的大电流。此时二次电流表显示相应的数值。即可计算出外部互感器变比。如果需要更高的测试精度，可在机箱外接一标准电流表(外配互感器使用)。5、试验中，一旦出现异常情况，应立即切断电源，查明原因后再行试验。6、试验完毕，必须将调压器调回零位，断开电源；切断工作电源后，方可拆除试验接线，以保证。四、注意事项：1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热。（长时间运行请说明）。2、新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。3、升流时应缓慢均匀，搬动时应避免过大的震动。4、本设备应存放于室内清洁、通风、干燥之处。五、保修条件本公司所售产品一律保修十二个月。出保修期外产品损坏酌收成本费。

<河南>天正华意电气设备有限公司 综合测试台产品质量过关

河南大电流发生器.工作原理由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、大电流输出端子：通过该端子进行电流输出。显示屏：电流值、输出时间在此显示。电源输市电AC220V接入端子电源开关：采用空气开关来控制设备电源。5、操作按键：实现人机对话。五、操作说明1.页面说明1）、进入系统:大电流输出界面大电流设置界面2）自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启 动开始计时，到设定输出时间完毕停止输出）参数设置2.设定电流输出自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.电流回路原理六注意事项为了操作人员及仪器的，确保仪器接地良好。试验准备时接好地线，工作完毕时，拆除接地线。接入仪器的电源要求能承受20A电流冲击。仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。设定过流保护的电流值应不超过仪器额定输出电流值。在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘防机械损伤。储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒不可以放在特潮湿的仓库.

<河南>天正华意电气设备有限公司 综合测试台产品质量过关

河南大电流发生器 智能大电流发生器一、概述TH系列智能大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。二、产品特点1.320×240液晶显示器、高速热敏打印机。2.高精度传感器和高性能14位AD采集芯片。3.人机对话全键盘操作方式，智能化工作全过程。4.任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单。5.实时显示输出电流，时间结果，显示直观明了。6.完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。7.具有回零检测功能，回零确定后才可进行试验，可靠。8.逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。9.超过设定输出电流上限，电机自动回零，并发生声光报警。10.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。11.自动错误诊断，易于发现和解决问题。12.可选配远程通信、门联锁警灯警铃、开口电压校验接口等。三、技术参数1.通流计时范围：999S2.冲击计时范围：0-999mS3.环境温度：－20℃至50℃4.电流精度 ≤1.0％ (F.S)

<河南>天正华意电气设备有限公司

河南大电流发生器 点击开始菜单的自动测试按钮，系统进入自动测试流程。在设置界面可对相关参数进行设置。自动测试中，可以执行单次长时间大电流输出测试，也可依据温度或是依据时间进行多次大电流输出测试。通过选择按钮“依据温度重复试验”，“依据时间重复试验”进行选择重复试验的方式，如果按钮被按下即选中此种试验方式，同时按钮用红色字体显示。依据温度重复试验的设计为，如果某一温度达到温度上限，则停止电流输出，等待温度下降到温度下限，此时如果某一温度下降到温度下限，则启动温度输出。直到达到输出设定次数。系统停止。当上下限温度设为0时，系统将自动屏蔽该温度依据时间重复试验的设计为，启动后系统开始计时，同时电流上升到指定电流，并保持。当到达输出时间是，停止电流输出，同时暂停时间开始计时，到达暂停时间后重新启动电流输出，如此重复，一直到设定的重复次数后停止测试。

河南大电流发生器 点击开始菜单的自动测试按钮，系统进入自动测试流程。在设置界面可对相关参数进行设置。自动测试中，可以执行单次长时间大电流输出测试，也可依据温度或是依据时间进行多次大电流输出测试。通过选择按钮“依据温度重复试验”，“依据时间重复试验”进行选择重复试验的方式，如果按钮被按下即选中此种试验方式，同时按钮用红色字体显示。依据温度重复试验的设计为，如果某一温度达到温度上限，则停止电流输出，等待温度下降到温度下限，此时如果某一温度下降到温度下限，则启动温度输出。直到达到输出设定次数。系统停止。当上下限温度设为0时，系统将自动屏蔽该温度依据时间重复试验的设计为，启动后系统开始计时，同时电流上升到指定电流，并保持。当到达输出时间是，停止电流输出，同时暂停时间开始计时，到达暂停时间后重新启动电流输出，如此重复，一直到设定的重复次数后停止测试。

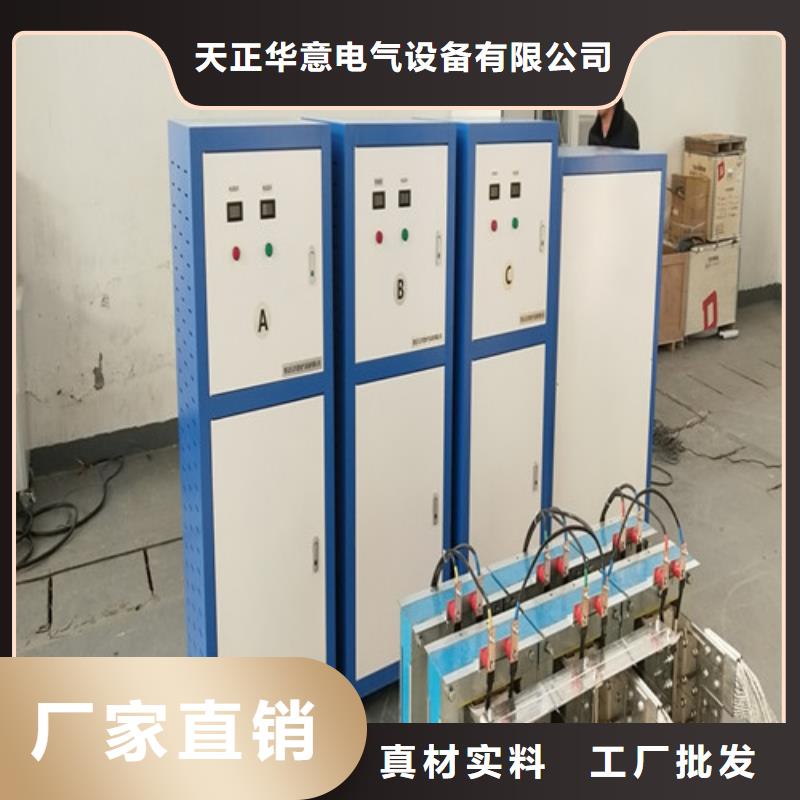

河南大电流发生器TH-1000A三相大电流发生器，是我公司经过长期的试验，针对断路器，电流互感器和电动机保护器的性能特征，专业化的设计，该装置主要用于对断路器、电动机保护器和电流型电动机保护器、热电偶的校验。而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。 二、适用范围 1、适用于各类型的电流互感器、断路器 低压电动机保护器、热继电器测试。2、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 3、适用于各高校及科研机构的研发、试验、教学。三、主要特点及技术参数 ◆可输出0～1000A（可定制）电流 2000A◆可同时串接若干只校验，提高工作效率[技术参数]1、电源输入：AC 380/220V 50Hz 三相四线2、输出电流：0～1000A（可定制）四、操作方法（1）电源接通前，应断开“电源控制”开关，并将“三相调压器”旋钮调零位。（2）接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C三相电流输出”端子及连至被测点。（3）连接完毕后，合上“电源控制”开关，把调至所需要的电流，按下“启动”按钮，分相调节“三相调压器”旋钮，调出所需要的电流数值，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。
