河南台区识别仪注意：电压测试线接线时先接零线再接火线，且相别必需要对应，否则影响测量准确度。4.2 开机图6 主机主界面开机进入主界面（如上图），项为表户识别，按1键或按上下键把光标移到到项再按确定，进入表户识别界面。（按键时手指不要松开，等界面有反应后在离开）。 表户识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；主机编号：设置所在主机的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 表户识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。

<河南>天正华意电气设备有限公司

河南台区识别仪使用方法1、开始运行单击台区用户识别仪的数据管理系统1.0”-〉“型台区用户识别仪的数据管理系统1.0”便开始运行本软件。2、软件登陆由于本软件所存储的数据为主要资料，所以运行本软件后，首先您需要输入用户名和密码来登陆本软件。未经许可的人员不得擅自操作本软件。图七 系统登陆界面注意：软件安装后系统管理员的初始密码为“111”。登陆软件后请更改密码。图八 数据管理系统主界面3添加操作员、修改密码系统登陆后，进入本系统主界面。单击“系统设置”-〉“密码设置”，打开“密码设置”界面。如需添加新的操作员，请直接在“操作员”栏中直接输入新添操作员的用户名，并输入两次其要注册的新密码。确认无误后，单击“添加”按钮。即可添加成功。当需要删除操作员是，可以在“操作员”栏中选择要删除的操作员。选中后，单击“删除”按钮，即可删除该操作员。注意：操作员的添加、删除操作，只有“系统管理员”才有该权限。其他操作员无法进行这两项操作图九　　密码设置界面如需修改密码，单击“密码修改”标签，进入密码修改窗口，选择需要修改密码的用户名，并依次输入原密码、新密码。并且新密码需要输入两次，然后单击“确定”按钮即可。图十　　密码修改界面4、数据上传当在实验现场，通过台区用户识别仪测试台区线路并保存数据后，就可以将所保存的数据上传到本软件中，进行数据管理操作。这也是本软件的核心功能。数据上传之前，需要用数据线将电脑和台区用户识别仪的连接起来。数据线请使用我们为您配置的专用数据线。当数据线连接完毕后，单击主菜单“系统配置”-〉“串口设置”。打开“串口设置”窗口。选择正确的串口。图七 串口设置窗口说明：串口设置一般有几个串口可供选择，如图七所示，可以先选择其中一个串口，如果不能上传再依次选择其他串口。据此，选择正确的COM口。单击“确定”按钮保存退出。单击主菜单中的“数据管理”-〉“数据上传”，打开数据上传窗口，并点击“上传数据”按钮。此时，数据管理系统等待台区用户识别仪的的数据上传。此时，打开测试仪，进入主菜单，选择“6、数据上传”并点击确定，或直接单击“通讯”按钮，便可将仪器所保存数据上传。“数据上传”窗口将显示所上传数据的基本信息。当确认基本信息正确无误后，单击“保存数据”按钮，将上传数据保存到系统数据库中。同时“上传数据”列表框清空。 至此，数据上传操作完成

便携式电能质量测试仪参数 <河南>天正华意电气设备有限公司
<河南>天正华意电气设备有限公司

河南台区识别仪 低压计量，涉及到每一户基本居民用户的用电结算收费问题。然而在居民配网用电的100米上，仍然存在一定数量的错乱情况。由于分段属权管理，导致可能存在电能表与用电业主不对应的尴尬情况发生。无形中增加电网客服的投诉情况。我公司根据多年的现场工作经验，结合自身技术水平，研发了本款用户表计接线检测仪。专项用于解决此类问题。仪器由主机、从机组成。主机负责发送电力载波信息、检测电流脉冲信号，根据主机接入的电参信号以及检测到的电流脉冲信号来判定分机所处的位置情况。分机负责接收主机发送来的电力载波信号，根据需要发送脉冲电流，并接收主机的应答信息，对主机返回的信息进行显示。仪注意事项1、由于仪器的测量是在被测试品带电的情况下进行的，因此，要格外注意操作的。接线时操作人员应带绝缘手套。2、要远离被试品的高压侧，保持足够的距离，以免发生触电。3、钳形互感器是高精密的测量互感器，一定要注意轻拿轻放，避免磕碰、摔坏，否则会影响测试精度。钳形表切口面需保持干净、光洁，不要污染其它杂物，以保证钳形表闭合良好。4、测试开始前请输入正确的设置参数，否则可能会造成数据结果偏差或错误。

河南台区识别仪 随着电力系统的发展，配电网络的改造、新建、拓展，一些问题凸显出来：由于我国电力线路的新旧程度不同，尤其新老城区结合部、城乡结合部、农村等地方存在低压供电线路错综复杂、相邻台区互相交叉，台区范围的准确划分非常困难。电力系统近几年加大了管理方法的科学化、责任化、精细化，对配电变压器台区管理实施了责任到人的办法。为了解决这些问题，市场上出现了一些用于台区用户识别的设备，但由于其技术水平有限，采用的测试方法有漏洞，会出现错判、漏判等现象。针对上述情况，我公司倾力打造的智能双向台区分支识别仪应运而生。这是一款集台区用户识别、线路分支识别、台变间电气独立性测试、基础电参量测试、电压电流谐波含量测量等功能为一体的高精度测试仪器。该仪器采用目前行业内进的特殊过零低频载波技术以及脉冲电流发射、检测技术，能有效保证测量半径足以覆盖各种供电距离的台区用户的准确识别，绝不存在多台变短距离共高压情况下电力载波存在串扰，传输距离近，受负荷影响大，共电缆干扰等问题；识别成功率可达。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。

河南台区识别仪使用方法1、开始运行单击台区用户识别仪的数据管理系统1.0”-〉“型台区用户识别仪的数据管理系统1.0”便开始运行本软件。2、软件登陆由于本软件所存储的数据为主要资料，所以运行本软件后，首先您需要输入用户名和密码来登陆本软件。未经许可的人员不得擅自操作本软件。图七 系统登陆界面注意：软件安装后系统管理员的初始密码为“111”。登陆软件后请更改密码。图八 数据管理系统主界面3添加操作员、修改密码系统登陆后，进入本系统主界面。单击“系统设置”-〉“密码设置”，打开“密码设置”界面。如需添加新的操作员，请直接在“操作员”栏中直接输入新添操作员的用户名，并输入两次其要注册的新密码。确认无误后，单击“添加”按钮。即可添加成功。当需要删除操作员是，可以在“操作员”栏中选择要删除的操作员。选中后，单击“删除”按钮，即可删除该操作员。注意：操作员的添加、删除操作，只有“系统管理员”才有该权限。其他操作员无法进行这两项操作图九　　密码设置界面如需修改密码，单击“密码修改”标签，进入密码修改窗口，选择需要修改密码的用户名，并依次输入原密码、新密码。并且新密码需要输入两次，然后单击“确定”按钮即可。图十　　密码修改界面4、数据上传当在实验现场，通过台区用户识别仪测试台区线路并保存数据后，就可以将所保存的数据上传到本软件中，进行数据管理操作。这也是本软件的核心功能。数据上传之前，需要用数据线将电脑和台区用户识别仪的连接起来。数据线请使用我们为您配置的专用数据线。当数据线连接完毕后，单击主菜单“系统配置”-〉“串口设置”。打开“串口设置”窗口。选择正确的串口。图七 串口设置窗口说明：串口设置一般有几个串口可供选择，如图七所示，可以先选择其中一个串口，如果不能上传再依次选择其他串口。据此，选择正确的COM口。单击“确定”按钮保存退出。单击主菜单中的“数据管理”-〉“数据上传”，打开数据上传窗口，并点击“上传数据”按钮。此时，数据管理系统等待台区用户识别仪的的数据上传。此时，打开测试仪，进入主菜单，选择“6、数据上传”并点击确定，或直接单击“通讯”按钮，便可将仪器所保存数据上传。“数据上传”窗口将显示所上传数据的基本信息。当确认基本信息正确无误后，单击“保存数据”按钮，将上传数据保存到系统数据库中。同时“上传数据”列表框清空。 至此，数据上传操作完成

<河南>天正华意电气设备有限公司 便携式电能质量测试仪参数

河南台区识别仪敬的顾客感谢您使用本公司生产的用户表计接线检测仪在初次使用该测试仪前，请您详细地阅读使用说明书，将可帮助您正确使用该测试仪。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。请勿擅自打开仪器，否则将不能得到包修等到各种服务，出现任何问题请先电话联系售后服务部。——防止火灾和人身伤害?使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。?正确地链接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。?产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。?注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。?请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。?使用适当的保险管：只可使用符合本产品规定类型和额定值的保险管。?避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。?有可疑的故障时，请勿操作：如怀疑本产品有损坏 ，请本公司维修人员进行检查，切勿继续操作。

<河南>天正华意电气设备有限公司
便携式电能质量测试仪参数

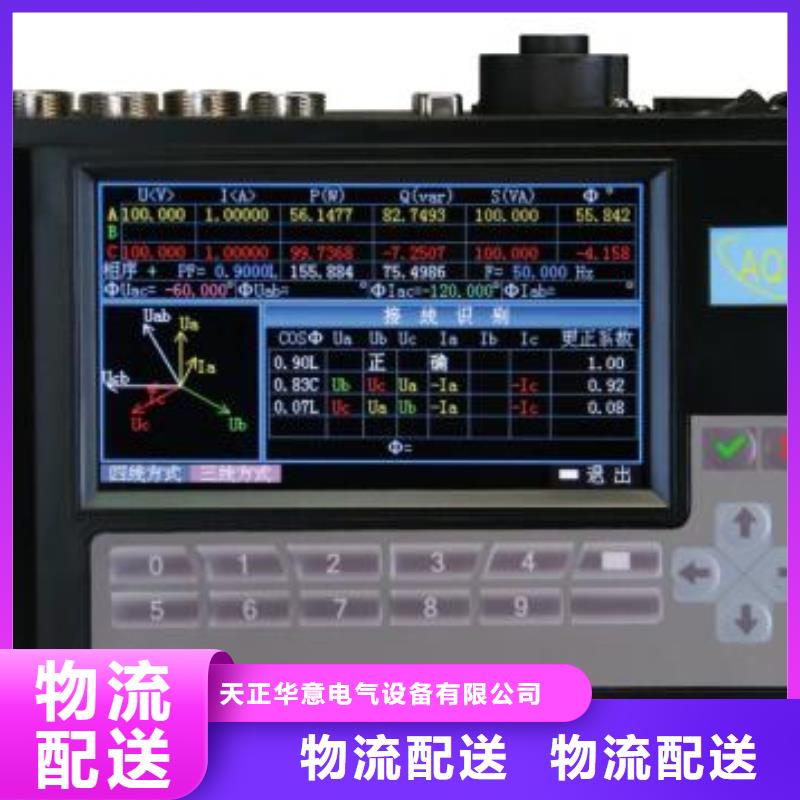

河南台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

<河南>天正华意电气设备有限公司
<河南>天正华意电气设备有限公司 便携式电能质量测试仪参数

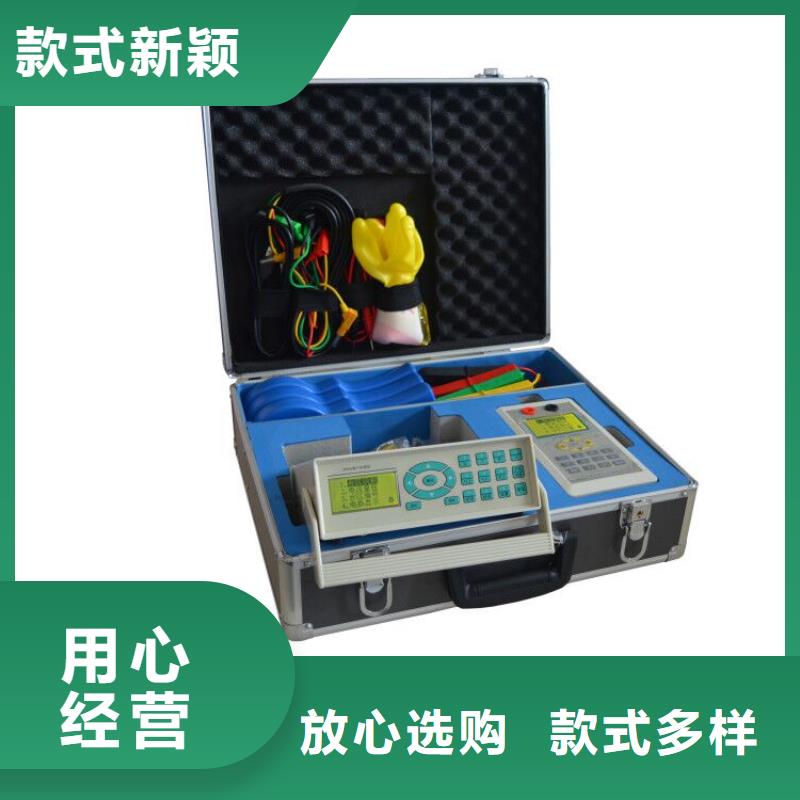

河南台区识别仪产品简介配变台区识别仪由主机和手持分机及相关辅件组成，主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术，在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。2 功能特点（1）多模识别方式：三种识别模式可选，可满足不同现场需要。（2）分支识别：可判断某用户所属用电分支（开关），功能更实用。（3）相别识别：可判断某用户所属台区的哪一相，显示直观。（4）线路压降显示：可同屏显示主机侧（变压器低压侧）的出口电压和被测用户220V接入端口电压，得到用户供电线路上的电压降幅值，为合理调配平衡载荷提供一手数据。（5）存储量大：可存储至少800组被测用户信息，并可随时查阅。数据导出功能：主机具有USB数据接口可以将所有被测用户的信息导出，便于台区信息的整理和统计。（6）主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能外形美观，整机重量轻，方便现场使用。（8）主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。（9）整机配置附件齐全，可满足不同现场的多种需要。（10）多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。 （11）主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。（12）主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。（13）具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。（14）主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。（15）主机工作电源两种方式可选，测试电压线借电工作及外挂直流电源模块。（16）主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅，并可以通过USB数据接口将存储的数据结果导出。3 技术参数通讯方式：低频过零通信技术。距离：3km电流测试距离：≥5km工作电压：AC220V±10％，频率50Hz主机功耗：≤6W分机功耗≤2W，工作功耗不大于10W电压、电流测量精度：1％识别准确度:钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)工作环境温度：-30℃~70℃工作环境湿度：≤93％RH

<河南>天正华意电气设备有限公司

河南台区识别仪该数据管理系统，是我公司生产的台区用户识别仪的配套数据管理系统。是基于目前 的Windows操作系统下编写的数据通讯管理软件。主要用来对测试仪的测试数据进行后期的数据管理、查询、报表打印等操作。注意事项?由于在现场使用时属于带电测试，所以在操作前请详细阅读本说明书，以便熟悉本仪器的操作步骤及注意事项，严格按照说明书要求来使用。如有不明白的地方，可直接与我公司技术人员取得联系。?接线时先接仪器端，后接被试端，且先接零线后接火线；拆线时先拆被试端，后拆仪器端，且先拆火线后拆零线。?接入电压应为相电压AC220V±10％，严禁接线电压或其它等级电压。分机具有自动保护功能，一旦接入到380V，仪器将保护，报警灯将亮起。?接入被测电网时，接点处会产生少量电弧，属于正常现象。?电流脉冲信号会产生一定的热量，长时间使用后背板有一定温度，属于正常现象。?主机、分机保险管均为2A，不能采用其它型号的保险管。若出现反复烧断保险管，应检查被测点电压，依然存在问题的可与我公司技术人员联系。

河南台区识别仪开机进入主界面（如上图），项为台区识别，按1键或按上下键把光标移到到项再按确定，进入台区识别界面。（按键时手指不要松开，等界面有反应后在离开）。 台区识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；台区编号：设置所在台区的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 台区识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。4.4 电流检测图8 主机量程选择按上下键用来选择电流检测类型和钳表量程相电流5A：是指接收电流脉冲采用3只5A钳型电流互感器，分别接在电流互感器的二次侧的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；相电流500A：是指接收电流脉冲采用3只500A钳型电流互感器，分别接在变压器出线的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；零序电流：是指通过500A钳形电流互感器连接到低压台区变压器的低压侧各分支零线，进行分支测量。在不方便接线到变压器零线出线情况下，也可采用5A钳表，将钳形互感器卡在CT二次侧零序电流线上。选择完电流检测类型和量程后，按返回或确认键保存设置并退出。4.5 台区编号台区编号：可输入4位数字，用来设置台区编号。分机数量：表示一台主机配多少台分机，为9台。对于分机只接收载波模式下，无数量限制。图9按返回或确认键保存设置并退出。4.6 电参显示用来显示三相电压和三相电流值。按返回键进入主界面。4.7极性判别L:电网成感性条件下的接线判别。C:电网成容性条件下的接线判别。图10下边一行分别代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。确认接线正确之后请按返回键进入主界面，否则无法检测。4.8信号测试和硬件测试信号测试和硬件测试为仪器出厂调试之前的校准，现场使用中无需更改。

便携式电能质量测试仪参数

河南台区识别仪注意：电压测试线接线时先接零线再接火线，且相别必需要对应，否则影响测量准确度。4.2 开机图6 主机主界面开机进入主界面（如上图），项为表户识别，按1键或按上下键把光标移到到项再按确定，进入表户识别界面。（按键时手指不要松开，等界面有反应后在离开）。 表户识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；主机编号：设置所在主机的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 表户识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。

便携式电能质量测试仪参数 <河南>天正华意电气设备有限公司

河南台区识别仪注意：电压测试线接线时先接零线再接火线，且相别必需要对应，否则影响测量准确度。4.2 开机图6 主机主界面开机进入主界面（如上图），项为表户识别，按1键或按上下键把光标移到到项再按确定，进入表户识别界面。（按键时手指不要松开，等界面有反应后在离开）。 表户识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；主机编号：设置所在主机的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 表户识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。

便携式电能质量测试仪参数

河南台区识别仪分机设置在分机的主菜单界面下，通过键移动光标，使光标选中分机设置”，单击“确定”键，进入分机设置界面（如图24所示）。也可在主菜单下，直接单击“4”键，进入综合测试界面。图24此项功能主要是针对当采用主分机是采用“单分机”模式，还是采用“多分机”模式。请在“当前分机模式”中，通过“←”、“→”键来选择分机工作模式。当工作在多分机的模式时，请选择“多分机模式”，并在这些分机中设置分机编号，注意，分机编号不能重复；当工作在单分机模式时，请选择“单分机模式”。5.7 数据查询当需要查阅分机已保存数据时，在分机的主菜单界面，通过“↑”、“↓”键移动光标，使光标选中“5 数据查询”项，单击“确定”键，便可进入数据查询页面（如图25），或在主菜单界面直接单击数字键“5”键，也可直接进入数据查询页面。图25当分机并未存储数据时，将显示“无数据”，否则，将显示变压器的编号、该变压器下安装的电表总数，以及A、B、C各相安装的电表总数。由于显示空间有限，其他详细记录，不在此处显示。通过单击“↑”、“↓”可以翻页查询不通的变压器编号记录。单击“→”键可以删除所有数据。5.8 数据上传为了更详细直观地查询分机所保存的数据，我们开发了配套的上位机数据管理系统，该系统可以接收分机所传上来的所有数据，并将其详细分类存储。这样，在上位机管理系统中除了可以看到变压器编号，各相的电表总数及总的电表数量外，还可以查看三相的平衡程度，并将详细报表打印出来。该项的具体操作请参看“台区识别仪数据管理系统使用说明”。
